Подробная информация о продукте:
Оплата и доставка Условия:
|

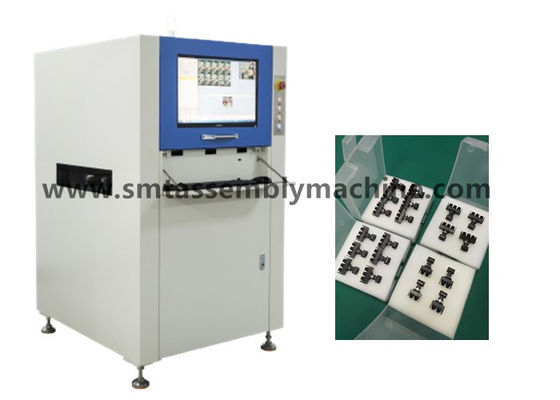

Название продукта: | Оборудование для испытаний AOI | Модель: | SZ-X3 |
---|---|---|---|
Размер: | 1070*900*1310мм | Проверка: | Обнаружьте доску шлемофона Bluetooth |
Метод обнаружения: | Самостоятельно построеная компонентная стандартная библиотека | Охват обнаружения: | Без олова, короткое замыкание, загрязнение |
Высокий свет: | Машина осмотра пусковой площадки AOI автомобиля поручая,Скомплектуйте и установите машину осмотра AOI,Автономная машина aoi для pcb |
Функция оборудования для испытаний AOI обнаружить продукты управлением доски PCBA неполноценные.
После паять волны ПОГРУЖЕНИЯ вставляемого: больше олова, меньше олова, отверстие олова, короткое замыкание, штырь не вне, etc.
После печи SMT: отсутствующие части, рассогласование, неправильные части, обратный полярности, обрыв, загрязнение, меньше олова, больше олово, короткого замыкания, виртуального паять, etc.
Линия машина и онлайн машина разъединения оборудования.
Автономные модели: Продукты заплаты обнаружения X1, продукты обнаружения X3 вставляемые;
Онлайн модели: Продукты заплаты обнаружения фото камеры X5, продукты обнаружения фото камеры X6 вставляемые.

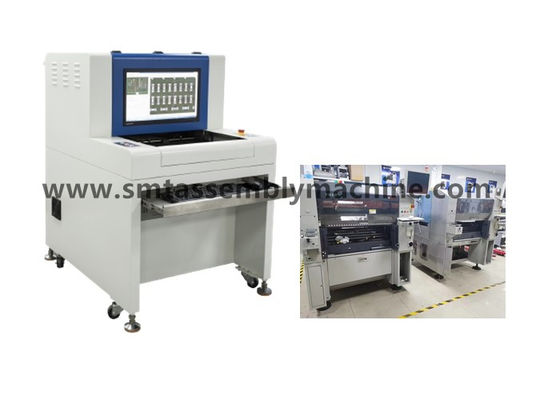

Оборудование JUKI2050 автономное AOI SZ-X3 выбора и места обнаруживает поручая плиту
Функция AOI: Тариф обнаружения AOI эффективный: сверх 99% (ручной тариф обнаружения: около 70%);
Уменьшите трудовое: 2-4 человек согласно с производственная линия, высокая эффективность обнаружения;
Через функцию SPC, отростчатые дефекты можно точно сосчитать и эффектно проконтролировать;
Стабильность гораздо выше чем ручной труд, и долгосрочная польза может значительно уменьшить общую стоимость;
Оно может увеличить всестороннюю прочность компании и эффектно увеличить свою общую конкурентоспособность.
История продуктов машины размещения YAMAHA
1984: Разделение YAMAHA IM (умное машинное оборудование) успешно начинает «машину размещения» и начала продавая его в Японии
1987: YM4600S, YM6000S, и YM6000T были показаны на NEPCON ЯПОНИИ, Японии, и YM1000D пошло на продажу
1988: OEM «PHILIPS» МАШИНЫ РАЗМЕЩЕНИЯ YAMA НАЧИНАЕТ МЕЖДУНАРОДНЫЕ ПРОДАЖИ
1989: Визуальная технология выравнивания - YM3000V идет на продажу
1990: Гипер серия - YM66S, YM84S, YM100VP - пошла на продажу
1993: YV112, полно-визуальный прибор опознавания, пошло на продажу
1994: YVL80 идет на продажу
1995: YV120 идет на продажу
1995: YV112II идет на продажу
1995: YV100, YVL88, YV86D, YV100D идут на продажу
1997: Полные приборы визуального распознавания - YV100II, YVL88II, YV64, YV112III и YV64D идут на продажу
1997: Кумулятивная продукция 5 000" машины держателя Yamaha» поверхностные
1998: Кумулятивная продукция 2 000" машины держателя PHILIPS» поверхностные
1999: Модульные высокоскоростные машины – YV100X, YV88X, YV100XT и HSDX – идут на продажу
2000: Yamaha IM приобретает Tenyru, Японию, известный изготовитель машины размещения обломока в Японии, и восстаналивает новую компанию, я пульсирует, Япония
2000: Модульная высокоскоростная машина - YV180X и «печатная машина точности высокоскоростная» - YVP - начал продажи
2001: Кумулятивная продукция 10 000 поверхностных машин держателя
2001: Модульные высокоскоростные машины, YV100Xg, YV88Xg, YV100XTg, YV180Xg и HSDXg идут на продажу
2002: Модульные минимашины – 3 m «YT16» и «печатная машина неэтилированной точности высокоскоростная» – YVP-Xg идут на продажу
2003: Гибридный Placer, оборудование размещения SEMI и SMT гибридное - куб идет на продажу
2004: Модульная машина YG200 ультра-высок-скорости идет на продажу
2004: Модульный распределитель ультра-высок-скорости - YGD идет на продажу 2005: «Модульная высокоскоростная машина» - YG100 идет на продажу
2005: Модульное AOI-YGI идет на продажу
2005: Машина модульной ультра-высок-точности многофункциональная – YG88 идет на продажу
2007: Модульная машина размещения ультра-высок-скорости – YG300 идет на продажу
2008: Модульная высокоскоростная машина размещения – YG12 идет на продажу
2009: Модульная высокоточная многофункциональная машина – YG12F идет на продажу
2009: Модульная машина размещения ультра-высок-скорости – YS24 & YS24X идут на продажу
2012: Машина размещения модуля высокой плотности YSM40 запущена
2013: Высокоскоростная распределяя машина - YSD запустило
2014: Высокопроизводительная компактная печатная машина YCP10 и z: Печатная машина LEX высокопроизводительная компактная запущена
2015: Машина YSM40 размещения ультра-высок-скорости запущена
2015: YSM20, Z.LEX официально запустило
2016: YSM40R мира самое быстрое в единственную поверхность было выпущено
2017: YSM10, YSM20R официально пошло на продажу.
В 2019, машина размещения YRM20, верхняя машина размещения модуля ультра-высок-скорости представления была положена на продажу.
Параметры/X3 SZ-X1 технические автономного оборудования осмотра AOI оптически
Функциональные спецификации | |
Испытанная монтажная плата | Печь пре-reflow печи reflow SMT, осмотр доски пост-цепи, пре-паять волны паяя, осмотр доски пост-цепи волны паяя |
Метод обнаружения | Извлечение цвета, статистически моделирование, сравнение изображения полно-цвета, автоматическая установка параметров согласно различным пунктам обнаружения (как смещение, полярность, короткое замыкание, etc.) |
Камера | Цифровая фотокамера полного цвета умная |
Разрешение/дальность видимости/скорость |
Опционный: FOV 25μm/Pixel: стандарт скорости обнаружения 40.70mm< 270ms=""> X30.90mm: FOV 20μm/Pixel: скорость обнаружения 32.56mm×24.72mm<260ms> опционная: FOV 15μm/Pixel: скорость обнаружения 24.42mm X18.54mm< 240ms=""> опционная: FOV 10μm/Pixel: скорость обнаружения 16.28mm X12.36mm< 220ms=""> |
источник света | Высокий источник света СИД башни кольца яркости RRGB коаксиальный (свет цвета) |
Режим программирования | Ручное сочинительство, автоматический обрамлять, данные по CAD импорт и автоматические библиотеки корреспонденции |
Дистанционное управление | Удаленная деятельность, осматривать, начинать или останавливать программы хода, дорабатывать машины, etc. в любое время, в любом месте, в любое время, везде через сеть TCP/IP |
Система штрихкода | Автоматические опознавание камеры и передача штрихкода (1D или 2D код), и функция мульти-Марк (включая плохое Марк) |
Режим сервера | Используя центральный сервер, несколькими наборов данных AOI можно централизованно управлять |
операционная система | Профессионал Windows7 |
Проверите выход результата | монитор LCD 22 дюймов |
Спецификации системы | |
Ряд размера PCB | 50×50mm (минута) ~430×330mm (Макс) |
Ряд толщины PCB | 0,3 до 5 mm |
PCB зажимая зазор края системы | ВЕРХНЯЯ ЧАСТЬ: дно 3,5 mm: 3,5 mm |
Максимальный вес PCB | 3KG |
Гибкий трубопровод PCB | <5mm or="" 2=""> |
Верхняя часть PCB и нижняя чистая высота | Сторона PCB верхняя: сторона дна PCB 30 mm: 60 mm |
Система транспортера | Автоматические отверстие и втягивать двухсторонних приспособлений, автоматическая компенсация деформации PCB гнуть |
Высота транспортера над землей | 850 до 920 mm |
Подача/время транспортера | PCB двигает во время направления In/out y: 2,5 секунды |
Водитель платформы X/Y | Управляемый мотор винта, располагающ точность < 20=""> |
Электропитание/воздушное давление | AC230V 50/60 не требуемых Hz более менее чем 1KVA/ |
Вес прибора | ПРИБЛИЗИТЕЛЬНО 350KG |
Форм-фактор прибора | 1070×900×1310mm (L×W×H) |
Температура окружающей среды и влажность | RH 10~35°C 35~80% (не-конденсировать) |
Безопасность оборудования | Исполняет с нормами бесопасности CE |
Подсказка: Отсутствующая рамка резистора такая же рамка обнаружения как неправильная рамка части, которая главным образом обнаруживает скрининг шелка.
