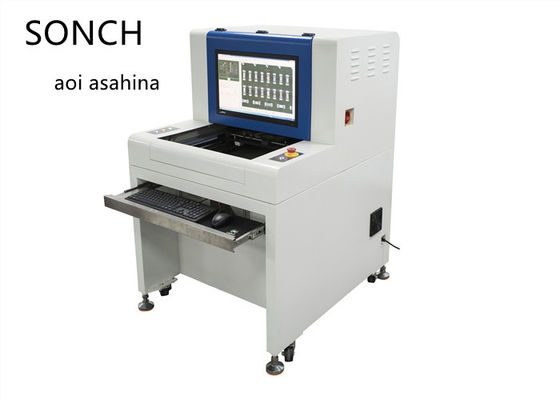

Мегапиксельная камера 3D AOI инспекционная машина RGB высокосерый источник света LED

SZ-X3 Спецификация продукта





Система визуализации

Камера: Интеллектуальная промышленная камера высокой четкости 5 мегапикселей

Разрешение камеры Стандартная конфигурация:15um/PixelFOV:38.0мм*30.0мм; необязательно:20мм,10мм

Источник света:RRGB высокосерый источник света LED



Испытательные элементы

Режим программирования:Автоматический импорт CAD данных для библиотеки компонентов

После рефлюкса :

Компонент: Неправильные части,недостающие части,полярность,отклонение,памятник,обратное движение, повреждение,изгиб,внешние вещества и т.д.

Соединения для сварки: меньше олова, больше олова, олово отверстие, мостик, олово покрытие, фальшивое олово, олово шарики, и т.д.

Минимальное разрешение измеряемого устройства: 03015 ((01005) чип и 0,3 пич IC

После волновой сварки: меньше олова, больше олова, олова отверстие, ложный олова, мост, олова плёнка, олова беда и т.д.









Особенности
1.С волновой пиковой сваркой и SMT точечной сваркой и другим алгоритмом обнаружения производственного процесса
2. CCD размещается над трассой и изображение сделан под объективом
3.С удаленной отладкой и программированием, бесперебойная функция отладки
4.Читаемый 2D штрих-код ((лазер и печать)
5.Офлайн-инспекция для SMT
6.SPC имеет полные функции, может удаленно собирать плохую информацию о производстве и автоматически генерировать различные отчеты о производстве
7Функция автоматической программы переключения на стороне A/B
8.Функция автоматической компенсации изгиба плит.
