Подробная информация о продукте:
Оплата и доставка Условия:
|

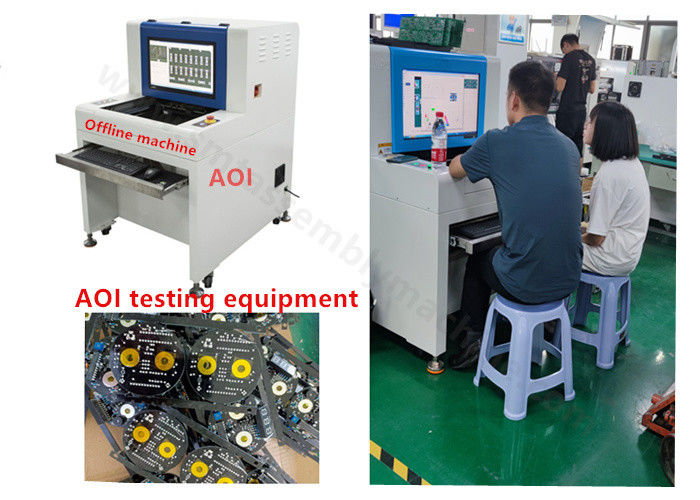

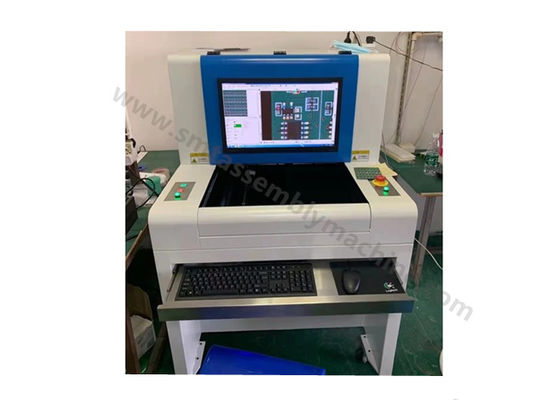

| Наименование продукта: | Оборудование для испытаний AOI | Модель: | СЗ-Х1 |
|---|---|---|---|
| Камера: | камера умная цифровая полноцветная | Диапазон толщины: | 0,6~5,0 мм |
| Максимальный максимальный вес печатной платы: | 3,1 кг примерно | Состояние: | новые |
| Выделить: | Машина сборки SMT для инспекции AOI,Проверка AOI SMT Assembly Machine,Устройство для установки на поверхности Panasonic |
||
Патчи SMT и оборудование для проверки
Импорт CAD
CAD автоматически импортируется программным обеспечением более высокого уровня
После того, как CAD-данные импортируются, нажмите Настройка полей, чтобы настроить имена каждого поля
1) Местонахождение компонента: название местонахождения компонента стандартного компонента в фактической системе координат.
2) X: абсцисса стандартного компонента в механической системе координат.SMT-машина для подбора и размещения
3) Y: ординат стандартного компонента в механической системе координат.
4) Угол: угол стандартного компонента в механической системе координат.
5) Номер детали: соответствующий стандарту номера детали на заводе, важный параметр автоматического соединения компонентов.
6) Длина: длина компонента.
7) Ширина: ширина компонента.
После установки названия поля столбца данных CAD, выберите "Далее", чтобы конвертировать данные в соответствии с фактической ситуацией.
(Обычно этого достаточно по умолчанию)Машина для проверки AOI
Затем выберите Следующее, чтобы показать изображение компонента
Описание области изображения: Вышеуказанное изображение представляет собой отображение зеркального изображения компонента, через эту диаграмму, по сравнению с фактическим изображением компонента, соответствующие CAD-данные и данные компонента данных.
Панель инструментов:
1) Поворачивать по часовой стрелке на 90 градусов: зеркальное изображение поворачивается по часовой стрелке на 90 градусов.
2) Поворачивать на 90 градусов против часовой стрелки: зеркальное изображение вращается на 90 градусов против часовой стрелки.
3) Поворачивать на 180 градусов: зеркальное изображение поворачивается на 180 градусов по часовой стрелке.
4) Горизонтальное отражение: отражение изображения горизонтально отражение изображения.
5) Вертикальное отражение: вертикальное отражение отраженного изображения.
6) Предыдущий шаг: Вернитесь к предыдущему шагу.СМТ сборка машина
7) Завершить: после корректировки изображения компонента, загрузить CAD-данные в программу.
8) Автоматическое соединение согласно общим стандартам: при выборе данные автоматически соединяются со стандартными данными общей стандартной диаграммы.
[Примечание] Для более крупных печатных плат координаты всех компонентов могут быть выравниты двумя компонентами, которые находятся далеко друг от друга (по диагонали), делая это:
Нажмите [Заключить] (название кнопки меняется на [Назначить точку идентификации]), выровнять центр "десять" в диаграмме FOV с центром компонента,затем нажмите [Назначить точку идентификации] в окне импорта CADПосле этого шага нет необходимости использовать [глобальное смещение], чтобы сделать положение компонента точным.
Переключитесь на окно миниатюры после завершения импорта CAD:
Параметр функции
| SZ-X1 Спецификация продукта | ||
|
Испытательные элементы |
Режим программирования | Автоматическое импортирование CAD данных для библиотеки компонентов |
|
После рефлюкса |
Компонент: Неправильные части,недостающие части,полярность,отклонение,памятник,обратное движение, повреждение,изгиб,внешние вещества и т.д. Соединения для сварки: меньше олова, больше олова, олово отверстие, мостик, олово покрытие, фальшивое олово, олово шарики, и т.д. |
|
| Минимальный тест паэта | По высоте разрешения минимальная вычислительная игла составляет 03015 ((01005) чип и 0,3 пич IC | |
|
После волновой сварки |
Меньше олово, больше олово, олово отверстие, ложное олово, мост, оловянный пиджак, оловянный беда, и т.д. | |
