Наименование товара: | Испытательное оборудование АОИ | Модель: | СЗ-Х1 |
---|---|---|---|
Гарантия: | 365 дней | Условие: | Новый |
Масса: | 350-400кг | Тип: | Автоматизация тестирования |
Высокий свет: | TCP IP AOI Inspection Machine,PCBA Products AOI Inspection Machine |

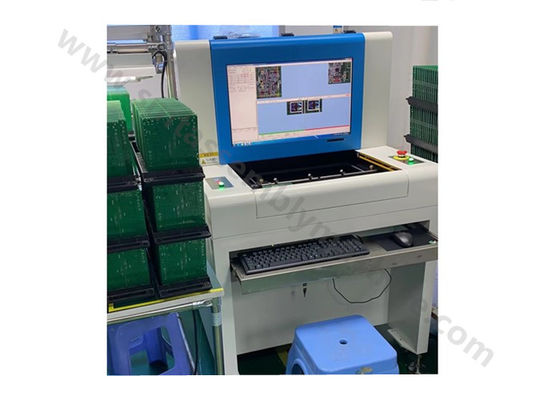

AOI инспекционная машинаПатчи SMT и контрольное оборудование
импорт САПР
CAD автоматически импортируется программным обеспечением более высокого уровня
После импорта данных САПР нажмите «Сбросить поля», чтобы сбросить имена каждого поля.
1) Расположение компонента: название местоположения стандартного компонента в фактической системе координат.
2) X: абсцисса стандартного компонента в механической системе координат.Машина для выбора и размещения SMT
3) Y: ордината стандартного компонента в механической системе координат.
4) Угол: Угол стандартного компонента в механической системе координат.
5) Номер детали: соответствует стандарту номера детали на заводе, важный параметр автоматической компоновки компонентов.
6) Длина: длина компонента.
7) Ширина: ширина компонента.
[Примечание] Для более крупных печатных плат координаты всех компонентов можно выровнять по двум компонентам, которые находятся далеко друг от друга (по диагонали), выполнив следующие действия:смд машина смт машины
Нажмите [Заблокировать] (название кнопки изменится на [Установить точку идентификации]),смт машина
выбери и поставь машинусовместите центр «десятки» на диаграмме FOV с центром компонента,
затем нажмите [Установить точку идентификации] в окне импорта САПР, а затем таким же образом установите другую точку идентификации по диагонали.
После этого шага нет необходимости использовать [глобальное смещение], чтобы сделать положение компонента точным.
Переключитесь на окно эскизов, когда импорт САПР завершится:
После установки имен полей столбцов данных САПР выберите «Далее», чтобы преобразовать данные в соответствии с реальной ситуацией.
(Обычно по умолчанию достаточно)AOI инспекционная машина
Затем выберите «Далее», чтобы отобразить изображение компонента.
Панель инструментов:
1) Повернуть на 90 градусов по часовой стрелке: зеркальное изображение поворачивается на 90 градусов по часовой стрелке.
2) Повернуть на 90 градусов против часовой стрелки: зеркальное изображение поворачивается на 90 градусов против часовой стрелки.
3) Повернуть на 180 градусов: зеркальное изображение поворачивается на 180 градусов по часовой стрелке.
7) Готово: после настройки изображения компонента загрузите данные САПР в программу.
8) Автоматическое связывание в соответствии с общими стандартами: при выборе
данные будут автоматически связаны со стандартными данными общей стандартной диаграммы.
Параметр функции
Спецификация продукта SZ-X1 | ||
Тестовая спецификация печатной платы |
Диапазон размеров печатных плат | 50*50мм~430*330мм |
Диапазон толщины | 0,5~5,0 мм | |
Максимальный вес печатной платы | 3 кг | |
Изгиб PCBA | <5 мм или 2% длины по диагонали | |
Высота печатной платы | Сверху: 30 мм; Снизу: 60 мм | |
Проверить вывод результата | 22-дюймовый ЖК-дисплей, поддержка выхода OK/ng buff shunt | |
Расширенная функция |
Система штрих-кода | Автоматическое распознавание штрих-кода (1D и 2D) |
Дистанционное управление |
Удаленное управление через TCP/IP |
|
Режим сервера |
Благодаря центральному серверу несколько данных Aol могут быть централизованы и управляться |
|
SPC и программный контроль | Восстанавливает и анализирует данные испытаний в течение всего процесса, а также просматривает состояние производства и анализ качества с помощью дистанционного управления. | |
Специальная функция | Обнаружение нескольких программ с несколькими подключенными платами, функция автоматического обнаружения программ переключения сторон A / B |
