Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Испытательное оборудование АОИ | Модель: | СЗ-Х1 |
|---|---|---|---|
| Цвет: | Кремово-белый | Скорость: | 8-13 секунд на таблетку |
| Размер PCB: | 50*50~ 430*330мм | Размер: | 1070*900*1310мм |
| Выделить: | Кремная белая машина для проверки AOI,Машина осмотра доски AOI PCBA |
||

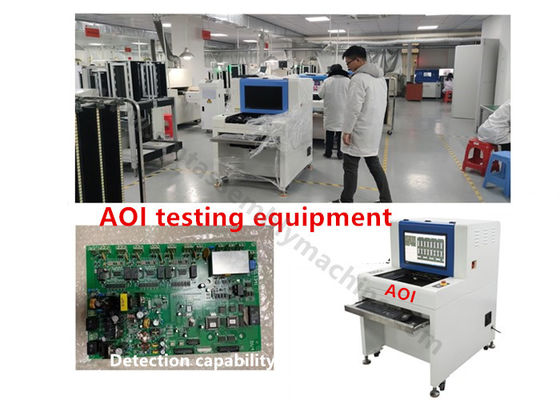

СМТ-пачты и оборудование для инспекции с помощью машин AOI
1. Введение продукта
1Принцип AOI: использовать современные оптические принципы и технологии цифровых камер для съемки обнаруженного объекта в режиме реального времени, анализировать и обрабатывать полученное изображение с помощью компьютера и специального программного обеспечения,и автоматически генерировать результаты обнаружения.
2Функция AOI: эффективный уровень обнаружения AOI: более 99% (уровень обнаружения вручную: около 70%);
Сокращение рабочей силы: 2-4 человека на производственную линию, высокая эффективность обнаружения;
С помощью функции SPC дефекты процесса могут быть точно подсчитаны и эффективно контролироваться;
Стабильность намного выше, чем у рабочей силы, долгосрочное использование, общая стоимость может быть значительно снижена;
Это может повысить общую силу компании и эффективно повысить ее общую конкурентоспособность.
3Преимущества AOI:
1) Проверяемые предметы:
После волновой сварки вставки DIP: больше олова, меньше олова, олова, короткое замыкание, штифт не вышел и т.д.
SMT: отсутствующие детали, неправильное выравнивание, неправильные детали, обратная полярность, разрыв, загрязнение, меньше олова, больше олова, короткое замыкание, виртуальная сварка и т.д.
Полярные двуногие
Полярные билеги, включая полярные бипеды, диоды и другие компоненты, которые также являются распространенными компонентами сварки после печи.
Данный тип компонентного устройства имеет полярность (направленность), некоторые из них имеют шелковую печать, а шелковая печать в основном представляет собой расплывчатую шелковую печать;
Некоторые из них имеют полярные маркировки, которые в основном представляют собой фиксированную область компонента.
На рисунке выше красная коробка представляет собой основную раму, синяя коробка представляет собой коробку с меньшим количеством олова (пустая сварка, отсутствующие детали),
фиолетовая коробка - неправильная коробка, а желтая - полярная.
Как показано на рисунке (1) выше, все элементы детектора для резисторов.
| Тип компонента | Объект обнаружения | Описание |
| сопротивление | Онтологическая структура | Функция каркаса тела заключается в расположении и смещении. Его регистрация и отладка описаны в " |
| Меньше оловянного каркаса | Роль паяльной рамы заключается в обнаружении ползучего состояния паяльного соединения. |
|
| Пустая сварная рама | Целью пустой сварочной рамы является обнаружение того, был ли сварен пустой сварочный узел.Его регистрация и отладка показаны в < Основные элементы обнаружения для волновой сварки > алгоритм "< Пустой сварки> воздушной сварки" с использованием алгоритма "COLOR". | |
| Неправильный (недостающий) ящик | Функция неправильной части рамы заключается в том, чтобы обнаружить, является ли сварное соединение неправильной частью, боковой стоящей, стоящего памятника, и белый.Его регистрация и отладка описаны в алгоритме "Ошибка" < Основные элементы обнаружения для волновой сварки> < Неправильная часть> с использованием алгоритма "OCV". |
Совет: отсутствующая рама резистора является той же рамой обнаружения, что и неправильная рама деталей, которая в основном обнаруживает шелковый скрининг.
