Подробная информация о продукте:
Оплата и доставка Условия:
|

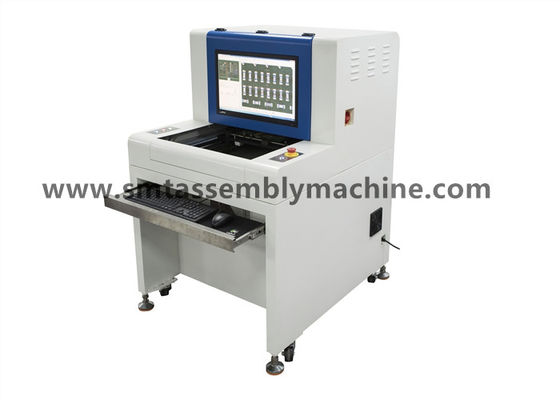

| Наименование продукта: | Оборудование для испытаний AOI | Модель: | СЗ-Х1 |
|---|---|---|---|
| Размер: | 1070*900*1310мм | Камера: | Полноцветная интеллектуальная цифровая камера |
| Минимальное испытание части: | 10µm: 01005chip & 0.3pitch IC | Проверите выход результата: | монитор LCD 22 дюймов |
Shenzhen Wanbo Hi-Tech Co., Ltd. является профессиональным производителем электронного оборудования, интегрирующим исследования и разработки, производство и продажи, производящим: оборудование для испытаний AOI, устройство для подключения AI, волновую пайку,рефлюсовая сварка, подключательная платформа, автоматическая машина погрузки и разгрузки, машина для складирования, угловая машина и другое оборудование; склад имеет подержанное оборудование: установка Panasonic,Машина для размещения Yamaha, JUKI распределительная машина, Samsung распределительная машина, отечественная EZ-пропускная распределительная машина, отечественная платформа распределительная машина, печатная машина, рефлюсная пайка и другое вспомогательное оборудование;На складе есть аксессуары: двигатели, доски, лазерные головки, аксессуары FEEDER, сосуды и т.д.
Функция испытательного оборудования AOI заключается в выявлении дефектных продуктов управления досками PCBA.
После волновой сварки вставки DIP: больше олова, меньше олова, олова, короткое замыкание, штифт не вышел и т.д.
После печи SMT: отсутствующие детали, неправильное выравнивание, неправильные детали, обратная полярность, разрыв, загрязнение, меньше олова, больше олова, короткое замыкание, виртуальная сварка и т. Д.
Машины для разделения оборудования и онлайн-машины.
Офлайн-модели: изделия для обнаружения X1, изделия для обнаружения X3
Онлайн-модели: изделия с патчами для фотоизображения камеры X5, плагин-продукты для фотоизображения камеры X6.
| Функциональные спецификации | |
| Испытанная плата | СМТ-печь для повторного сброса печи для повторного сброса, проверка платы после сброса, предварительная сварка волновой сварки, проверка платы после сварки волновой сварки |
| Способ обнаружения | Цветовая экстракция, статистическое моделирование, сравнение цветного изображения, автоматическое настройка параметров в соответствии с различными точками обнаружения (например, смещение, полярность, короткое замыкание и т. д.) |
| Камера | Полноцветная умная цифровая камера |
| Разрешение/Визуальный диапазон/Скорость |
Необязательно: 25μm/Pixel FOV: 40.70mm X30.90mm Скорость обнаружения < 270ms/FOV Стандарт: 20μm/Pixel FOV: 32.56mm×24.72mm Скорость обнаружения <260ms/FOV Необязательно: 15μm/Pixel FOV: 24.42mm X18.54mm Скорость обнаружения < 240ms/FOV Необязательно: 10μm/Pixel FOV: 16,28mm X12,36mm Скорость обнаружения < 220ms/FOV |
| источник света | Высокая яркость RRGB коаксиальная кольцевая башня светодиодный источник света (цветный свет) |
| Режим программирования | Ручное письмо, автоматическое оформление кадров, импорт данных CAD и автоматические библиотеки корреспонденции |
| Дистанционное управление | Удаленное управление, просмотр, запуск или остановка работы машины, модификация программ и т. д. в любое время, в любом месте, в любое время, в любом месте через сеть TCP/IP |
| Выявление типа покрытия | Оффсет, меньше олова, короткое замыкание, загрязнение, отсутствующие детали, наклон, стоящий памятник, стоящий на боку, переворачивание, неправильные детали, повреждения, плавающая высота, полярность, виртуальная сварка, пустая сварка,Пролития клея, оловянные отверстия, застежки не выходят, и т.д. |
| Особенности | Некоторые программы работают одновременно, поддерживают автоматическую программу отзыва; 0-359° вращающиеся части (в 1°) |
| Минимальное испытание деталей | 10μm:01005 чип и 0,3pitch IC |
| СКП и регулирование процессов | Запись тестовых данных на протяжении всего процесса и выполнять статистику и анализ, любая область может просматривать состояние производства и анализа качества, и вывод Excel, Txt и других форматов файлов |
| Система штрих-кодов | Автоматическое распознавание камерой и передача штрих-кода (двухмерный или трехмерный код) и функция многозначения (включая плохой знак) |
| Режим сервера | С помощью центрального сервера несколько наборов данных AOI могут управляться централизованно |
| операционная система | Профессиональный Windows7 |
| Проверьте выход результата | 22 дюймовый ЖК-монитор |
| Спецификации системы | |
| Диапазон размеров ПКБ | 50х50 мм (минус) ≈ 430х330 мм (макс) |
| Диапазон толщины ПКБ | 0от 3 до 5 мм |
| Прозрачность краев системы зажима ПКБ | В верхней части:3.5 мм Нижняя часть:3.5 мм |
| Максимальная масса ПКБ | 3 кг |
| ПХБ флекс | < 5 мм или 2% диагональной длины ПКБ |
| Высота сетки верхней и нижней части ПКБ | Печатная пластина верхняя сторона: 30 мм Печатная пластина нижняя сторона: 60 мм |
| Конвейерная система | Автоматическое открытие и втягивание двусторонних светильников, автоматическая компенсация деформации изгиба ПКБ |
| Высота конвейера над землей | от 850 до 920 мм |
| Поток конвейера / время | Печатная пластина движется в направлении Y Время входа/выхода: 2,5 секунды |
| Водитель платформы X/Y | Свинцовый двигатель, точность позиционирования < 20μm; Печатная пластина фиксирована, а камера движется в направлении X |
| Силовое питание/давление воздуха | AC230V 50/60 Hz менее 1KVA / не требуется |
| Масса устройства | Приблизительно. 350 кг. |
| Форма устройства | 1070 × 900 × 1310 мм (L × W × H) |
| Температура и влажность окружающей среды | 10~35°C 35~80% RH (неконденсирующий) |
| Безопасность оборудования | Соответствует стандартам безопасности CE |
Совет: отсутствующая рама резистора является той же рамой обнаружения, что и неправильная рама деталей, которая в основном обнаруживает шелковый скрининг.
