Подробная информация о продукте:
Оплата и доставка Условия:
|
| Наименование продукта: | Оборудование для испытаний AOI | Модель: | СЗ-Х1 |
|---|---|---|---|
| Размер: | 1070*900*1310мм | Камера: | Цифровое полной цветной камеры умное |
| Минимальное испытание части: | 01005chip & 0.3pitch IC 10µm | Проверите выход результата: | Монитор LCD 22 дюйма |
Shenzhen Wanbo Hi-Tech Co., Ltd. является профессиональным производителем электронного оборудования, интегрирующим исследования и разработки, производство и продажи, производящим: оборудование для испытаний AOI, устройство для подключения AI, волновую пайку,рефлюсовая сварка, подключательная платформа, автоматическая машина погрузки и разгрузки, машина для складирования, угловая машина и другое оборудование; склад имеет подержанное оборудование: установка Panasonic,Машина для размещения Yamaha, JUKI распределительная машина, Samsung распределительная машина, отечественная EZ-пропускная распределительная машина, отечественная платформа распределительная машина, печатная машина, рефлюсная пайка и другое вспомогательное оборудование;На складе есть аксессуары: двигатели, доски, лазерные головки, аксессуары FEEDER, сосуды и т.д.
Функция испытательного оборудования AOI заключается в выявлении дефектных продуктов управления досками PCBA.
После волновой сварки вставки DIP: больше олова, меньше олова, олова, короткое замыкание, штифт не вышел и т.д.
После печи SMT: отсутствующие детали, неправильное выравнивание, неправильные детали, обратная полярность, разрыв, загрязнение, меньше олова, больше олова, короткое замыкание, виртуальная сварка и т. Д.
Машины для разделения оборудования и онлайн-машины.
Офлайн-модели: изделия для обнаружения X1, изделия для обнаружения X3
Онлайн-модели: изделия с патчами для фотоизображения камеры X5, плагин-продукты для фотоизображения камеры X6.

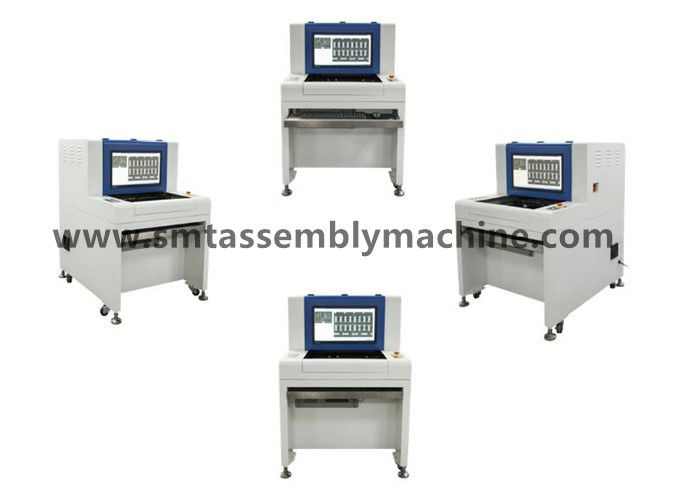

СЗ-X1/X3Офлайн AOIВведение продукта

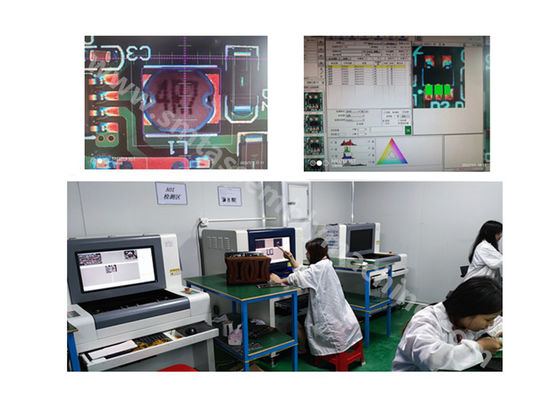

1Принцип AOI: использовать современные оптические принципы и технологии цифровых камер для съемки обнаруженного объекта в режиме реального времени, анализировать и обрабатывать полученное изображение с помощью компьютера и специального программного обеспечения,и автоматически генерировать результаты обнаружения.
2Функция AOI: эффективный уровень обнаружения AOI: более 99% (уровень обнаружения вручную: около 70%);
Сокращение рабочей силы: 2-4 человека на производственную линию, высокая эффективность обнаружения;
С помощью функции SPC дефекты процесса могут быть точно подсчитаны и эффективно контролироваться;
Стабильность намного выше, чем у рабочей силы, долгосрочное использование, общая стоимость может быть значительно снижена;
Это может повысить общую силу компании и эффективно повысить ее общую конкурентоспособность.
| Функциональные спецификации | |
| Испытанная плата | СМТ-печь для повторного сброса печи для повторного сброса, проверка платы после сброса, предварительная сварка волновой сварки, проверка платы после сварки волновой сварки |
| Способ обнаружения | Цветовая экстракция, статистическое моделирование, сравнение цветного изображения, автоматическое настройка параметров в соответствии с различными точками обнаружения (например, смещение, полярность, короткое замыкание и т. д.) |
| Камера | Полноцветная умная цифровая камера |
| Разрешение/Визуальный диапазон/Скорость |
Необязательно: 25μm/Pixel FOV: 40.70mm X30.90mm Скорость обнаружения < 270ms/FOV Стандарт: 20μm/Pixel FOV: 32.56mm×24.72mm Скорость обнаружения <260ms/FOV Необязательно: 15μm/Pixel FOV: 24.42mm X18.54mm Скорость обнаружения < 240ms/FOV Необязательно: 10μm/Pixel FOV: 16,28mm X12,36mm Скорость обнаружения < 220ms/FOV |
| источник света | Высокая яркость RRGB коаксиальная кольцевая башня светодиодный источник света (цветный свет) |
| Режим программирования | Ручное письмо, автоматическое оформление кадров, импорт данных CAD и автоматические библиотеки корреспонденции |
| Дистанционное управление | Удаленное управление, просмотр, запуск или остановка работы машины, модификация программ и т. д. в любое время, в любом месте, в любое время, в любом месте через сеть TCP/IP |
| Выявление типа покрытия | Оффсет, меньше олова, короткое замыкание, загрязнение, отсутствующие детали, наклон, стоящий памятник, стоящий на боку, переворачивание, неправильные детали, повреждения, плавающая высота, полярность, виртуальная сварка, пустая сварка,Пролития клея, оловянные отверстия, застежки не выходят, и т.д. |
| Особенности | Некоторые программы работают одновременно, поддерживают автоматическую программу отзыва; 0-359° вращающиеся части (в 1°) |
| Минимальное испытание деталей | 10μm:01005 чип и 0,3pitch IC |
| СКП и регулирование процессов | Запись тестовых данных на протяжении всего процесса и выполнять статистику и анализ, любая область может просматривать состояние производства и анализа качества, и вывод Excel, Txt и других форматов файлов |
| Система штрих-кодов | Автоматическое распознавание камерой и передача штрих-кода (двухмерный или трехмерный код) и функция многозначения (включая плохой знак) |
| Режим сервера | С помощью центрального сервера несколько наборов данных AOI могут управляться централизованно |
| операционная система | Профессиональный Windows7 |
| Проверьте выход результата | 22 дюймовый ЖК-монитор |
| Спецификации системы | |
Совет: отсутствующая рама резистора является той же рамой обнаружения, что и неправильная рама деталей, которая в основном обнаруживает шелковый скрининг.
