Подробная информация о продукте:
Оплата и доставка Условия:
|
Название продукта: | Испытательное оборудование АОИ | Модель: | SZ-X3 |
---|---|---|---|
Размер: | 1070*900*1310мм | Проверка: | После печи волны паяя |
Метод обнаружения: | Извлечение цвета | Охват обнаружения: | Возместите, меньше олова |
CO. Hi-техника Шэньчжэня Wanbo, Ltd. придерживается принципа искренности, простоты, прагматизма и скромности, придерживается принципа ища правды от фактов, продуктов польз как средство, и принимается новую форму создания обслуживаний IP как общее соображение дела, мы обеспечиваем клиентов с решениями для того чтобы осуществить общественную стоимость компании и команды.
Функция оборудования для испытаний AOI обнаружить продукты управлением доски PCBA неполноценные.
После паять волны ПОГРУЖЕНИЯ вставляемого: больше олова, меньше олова, отверстие олова, короткое замыкание, штырь не вне, etc.
После печи SMT: отсутствующие части, рассогласование, неправильные части, обратный полярности, обрыв, загрязнение, меньше олова, больше олово, короткого замыкания, виртуального паять, etc.
Линия машина и онлайн машина разъединения оборудования.
Автономные модели: Продукты заплаты обнаружения X1, продукты обнаружения X3 вставляемые;
Онлайн модели: Продукты заплаты обнаружения фото камеры X5, продукты обнаружения фото камеры X6 вставляемые.

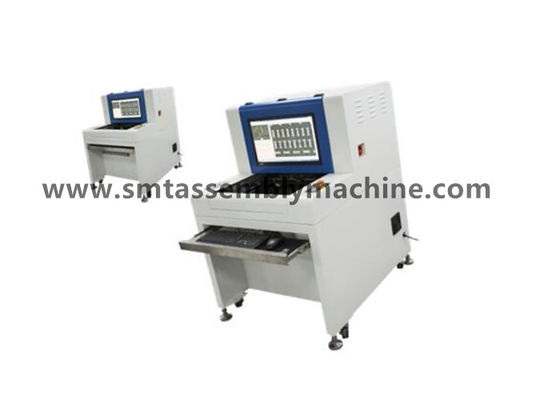

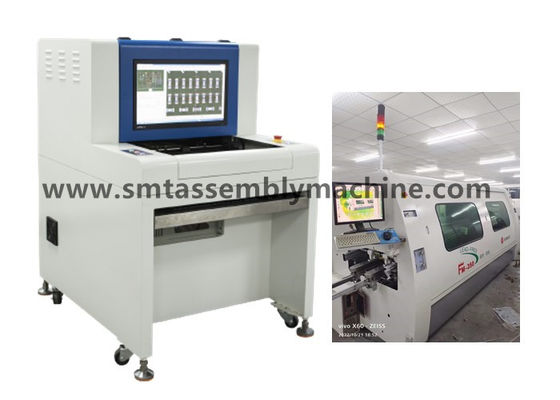

Внедрение продукции SZ-X1/X3 автономное AOI
1. Принцип AOI: используйте современные оптически принципы и технологию цифровой фотокамеры для того чтобы снять обнаруженный объект в реальное временя, проанализировать и обработать захваченное изображение через компьютер и специальное программное обеспечение, и автоматически производите результаты обнаружения.
2. Функция AOI: Тариф обнаружения AOI эффективный: больше чем 99% (ручной тариф обнаружения: около 70%);
Уменьшите трудовое: 2-4 человек/производственная линия, высокая эффективность обнаружения;
Через функцию SPC, отростчатые дефекты можно точно сосчитать и могут эффектно быть проконтролированы;
Стабильность гораздо выше чем эту из трудовой, долгосрочной пользы, всесторонняя цена можно значительно уменьшить;
Оно может увеличить прочность компании всестороннюю и эффектно улучшить конкурентоспособность компании общую.
3. Преимущества AOI:
1) Детали Inspectable:
После паять волны ПОГРУЖЕНИЯ вставляемого: больше олова, меньше олова, отверстие олова, короткое замыкание, штырь не вне, etc.
SMT: отсутствующие части, рассогласование, неправильные части, обратный полярности, обрыв, загрязнение, меньше олова, больше олово, короткого замыкания, виртуального паять, etc.
2) Сильные программные особенности
◆Извлечение цвета, анализ расстояния ◆Color опознавания ◆Character статистического анализа (OCR)
◆IC наводя анализ ◆Luminance анализа удельного веса ◆ черно-белый
◆Графическая статистика SPC ◆ импорта данным по CAD ◆ анализа сходства действует
◆Штрихкода ◆ управления деятельности ◆ ровного просматривая оффлайн программируя
◆Данные по CAD действуют ◆Automatic идентификация и обнаружение нижнего поверхностного обнаружения Мульти-панели ◆
◆◆ библиотеки ◆ соединения Мульти-машины самостоятельно построеное компонентное стандартное оно может произвести и экспортировать ежедневное, еженедельник и ежемесячные отчеты
◆Смогите быть соединено со множественными станциями обслуживания
Функциональные спецификации | |
Испытанная монтажная плата | Печь пре-reflow печи reflow SMT, осмотр доски пост-цепи, пре-паять волны паяя, осмотр доски пост-цепи волны паяя |
Метод обнаружения | Извлечение цвета, статистически моделирование, сравнение изображения полно-цвета, автоматическая установка параметров согласно различным пунктам обнаружения (как смещение, полярность, короткое замыкание, etc.) |
Камера | Цифровая фотокамера полного цвета умная |
Разрешение/дальность видимости/скорость |
Опционный: FOV 25μm/Pixel: скорость обнаружения 40.70mm X30.90mm< 270ms=""> Стандарт: FOV 20μm/Pixel: скорость обнаружения 32.56mm×24.72mm<260ms> Опционный: FOV 15μm/Pixel: скорость обнаружения 24.42mm X18.54mm< 240ms=""> Опционный: FOV 10μm/Pixel: скорость обнаружения 16.28mm X12.36mm< 220ms=""> |
источник света | Высокий источник света СИД башни кольца яркости RRGB коаксиальный (свет цвета) |
Режим программирования | Ручное сочинительство, автоматический обрамлять, данные по CAD импорт и автоматические библиотеки корреспонденции |
Дистанционное управление | Удаленная деятельность, осматривать, начинать или останавливать программы хода, дорабатывать машины, etc. в любое время, в любом месте, в любое время, везде через сеть TCP/IP |
Обнаружьте тип охвата | Возместите, меньше олова, короткое замыкание, загрязнение, отсутствующие части, уклоните, стоящ памятник, сторона стоя, слегка ударять, неправильные части, повреждение, плавая высота, полярность, виртуальный паять, пустая заварка, утечка клея, отверстие олова, штырь не вне, etc |
Особенности | Множественные программы бегут в то же время, поддерживают автоматическую программу отозвания; вращающие части 0-359° (в 1°) |
Минимальное испытание части | 10µm: 01005chip & 0.3pitch IC |
SPC и отростчатая регулировка | Рекордные проверки данных в течении процесса и выполнить статистику и анализ, любая область могут осмотреть состояние продукции и качественный анализ, и выход Excel, Txt и другие форматы файла |
Система штрихкода | Автоматические опознавание камеры и передача штрихкода (1D или 2D код), и функция мульти-Марк (включая плохое Марк) |
Режим сервера | Используя центральный сервер, несколькими наборов данных AOI можно централизованно управлять |
операционная система | Профессионал Windows7 |
Проверите выход результата | монитор LCD 22 дюймов |
Спецификации системы |
Подсказка: Отсутствующая рамка резистора такая же рамка обнаружения как неправильная рамка части, которая главным образом обнаруживает скрининг шелка.
