Подробная информация о продукте:
Оплата и доставка Условия:
|
| Наименование продукта: | Оборудование для испытаний AOI | Модель: | SZ-X3 |
|---|---|---|---|
| Размер: | 1070*900*1310мм | Проверка: | После паять волны |
| Способ обнаружения: | статистический анализ | Охват обнаружения: | Короткое замыкание, загрязнение |
Shenzhen Wanbo Hi-Tech Co., Ltd. придерживается принципа искренности, простоты, прагматизма и скромности, придерживается принципа поиска истины из фактов, использует продукты в качестве среды,и принимает новую форму создания IP-услуг в качестве бизнес-философии, мы предоставляем клиентам решения для реализации социальной ценности компании и команды.

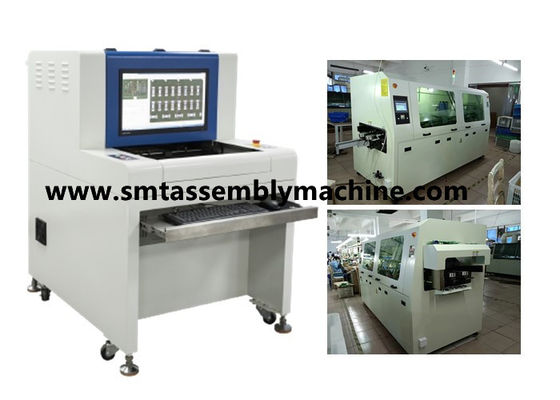

Функция испытательного оборудования AOI заключается в выявлении дефектных продуктов управления досками PCBA.
После волновой сварки вставки DIP: больше олова, меньше олова, олова, короткое замыкание, штифт не вышел и т.д.
После печи SMT: отсутствующие детали, неправильное выравнивание, неправильные детали, обратная полярность, разрыв, загрязнение, меньше олова, больше олова, короткое замыкание, виртуальная сварка и т. Д.
Машины для разделения оборудования и онлайн-машины.

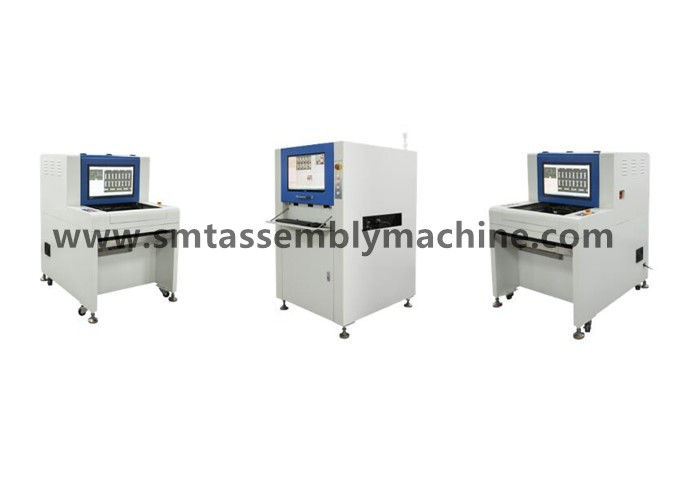

Офлайн-модели: изделия для обнаружения X1, изделия для обнаружения X3
Онлайн-модели: изделия с патчами для фотоизображения камеры X5, плагин-продукты для фотоизображения камеры X6.
Преимущества AOI:
1) Проверяемые предметы:
После волновой сварки вставки DIP: больше олова, меньше олова, олова, короткое замыкание, штифт не вышел и т.д.
SMT: отсутствующие детали, неправильное выравнивание, неправильные детали, обратная полярность, разрыв, загрязнение, меньше олова, больше олова, короткое замыкание, виртуальная сварка и т.д.
2) Мощные функции программного обеспечения
◆экстракция цвета, статистический анализ ◆ распознавание символов (OCR) ◆анализ расстояния цвета
◆Подключение к ИС ◆Черно-белый анализ удельной гравитации ◆Анализ свечения
◆ Анализ графического сходства ◆ Импорт CAD-данных ◆ Функция статистики SPC
◆ управление уровнем работы ◆ сканирование штрих-кодов ◆ программирование в автономном режиме
◆Функция CAD-данных ◆Автоматическая идентификация и обнаружение нижней поверхности ◆Обнаружение многопанелей
◆ Совместимость с несколькими машинами ◆ Самостоятельная стандартная библиотека компонентов ◆ Может генерировать и экспортировать ежедневные, еженедельные и ежемесячные отчеты
◆Может быть подключен к нескольким станциям обслуживания
3) Конструкция точных механических конструкций
◆Высокая жесткость основания машины, разумный механический центр тяжести, небольшие вибрации во время работы, красивый и щедрый внешний вид
◆Прецизионная винтовая рельса, проволока
◆ Автоматическое оборудование с высокой точностью, легкая и быстрая загрузка и разгрузка ПКБ
◆Уникальная технология сборки обеспечивает стабильное использование и длительный срок службы всей машины.
4) Устойчивое электрическое управление
◆Система сервопривода, стабильная и зрелая
◆Стабильное и зрелое управление движением
◆Эпикс - передовая технология захвата и обработки изображений
◆ОМРОН стабильные различные электрические устройства, длительный срок службы
◆LAAP высокогибкий цепной кабель, срок службы которого может достигать 5-8 миллионов раз
◆ Устойчивость цепи, легкое обслуживание, безопасность.
5) Научное проектирование источника света
◆Филипсовые светодиоды
◆Общая технология обработки обеспечивает точность угла освещения источника света
◆ строгое определение яркости
◆Строгое испытание на старение, гарантированный срок службы 50 000 часов
◆ Научное использование трехцветного света может сделать компонент различных цветов тела и сварки под разными углами для достижения точных целей обнаружения.
Параметры и конфигурация устройства
| Функциональные спецификации | |
| Испытанная плата | СМТ-печь для повторного сброса печи для повторного сброса, проверка платы после сброса, предварительная сварка волновой сварки, проверка платы после сварки волновой сварки |
| Способ обнаружения | Цветовая экстракция, статистическое моделирование, сравнение цветного изображения, автоматическое настройка параметров в соответствии с различными точками обнаружения (например, смещение, полярность, короткое замыкание и т. д.) |
| Камера | Полноцветная умная цифровая камера |
| Разрешение/Визуальный диапазон/Скорость | Необязательно: 25μm/Pixel FOV: 40.70mm X30.90mm Скорость обнаружения < 270ms/FOV |
| источник света | Высокая яркость RRGB коаксиальная кольцевая башня светодиодный источник света (цветный свет) |
| Режим программирования | Ручное письмо, автоматическое оформление кадров, импорт данных CAD и автоматические библиотеки корреспонденции |
| Дистанционное управление | Удаленное управление, просмотр, запуск или остановка работы машины, модификация программ и т. д. в любое время, в любом месте, в любое время, в любом месте через сеть TCP/IP |
| Система штрих-кодов | Автоматическое распознавание камерой и передача штрих-кода (двухмерный или трехмерный код) и функция многозначения (включая плохой знак) |
| Режим сервера | С помощью центрального сервера несколько наборов данных AOI могут управляться централизованно |
| операционная система | Профессиональный Windows7 |
| Проверьте выход результата | 22 дюймовый ЖК-монитор |
| Спецификации системы | |
| Диапазон размеров ПКБ | 50х50 мм (минус) ≈ 430х330 мм (макс) |
| Диапазон толщины ПКБ | 0от 3 до 5 мм |
| Прозрачность краев системы зажима ПКБ | В верхней части:3.5 мм Нижняя часть:3.5 мм |
| Максимальная масса ПКБ | 3 кг |
| ПХБ флекс | < 5 мм или 2% диагональной длины ПКБ |
| Высота сетки верхней и нижней части ПКБ | Печатная пластина верхняя сторона: 30 мм Печатная пластина нижняя сторона: 60 мм |
| Конвейерная система | Автоматическое открытие и втягивание двусторонних светильников, автоматическая компенсация деформации изгиба ПКБ |
| Высота конвейера над землей | от 850 до 920 мм |
| Поток конвейера / время | Печатная пластина движется в направлении Y Время входа/выхода: 2,5 секунды |
| Водитель платформы X/Y | Свинцовый двигатель, точность позиционирования < 20μm; Печатная пластина фиксирована, а камера движется в направлении X |
| Силовое питание/давление воздуха | AC230V 50/60 Hz менее 1KVA / не требуется |
| Масса устройства | Приблизительно. 350 кг. |
| Форма устройства | 1070 × 900 × 1310 мм (L × W × H) |
| Температура и влажность окружающей среды | 10~35°C 35~80% RH (неконденсирующий) |
| Безопасность оборудования | Соответствует стандартам безопасности CE |
Совет: отсутствующая рама резистора является той же рамой обнаружения, что и неправильная рама деталей, которая в основном обнаруживает шелковый скрининг.
