Подробная информация о продукте:
Оплата и доставка Условия:
|

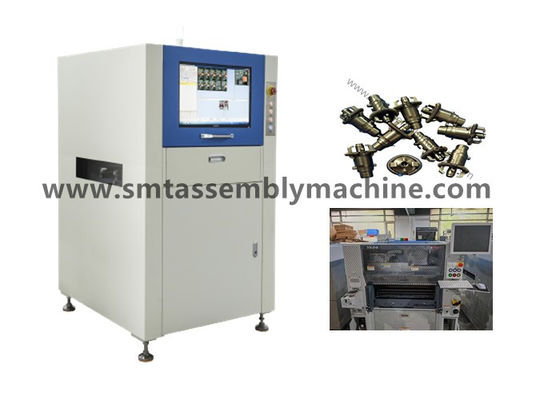

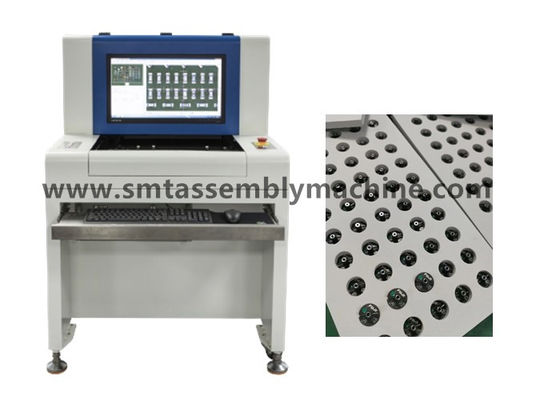

| Наименование продукта: | Оборудование для испытаний AOI | Модель: | SZ-X3 |
|---|---|---|---|
| Размер: | 1070*900*1310мм | Проверка: | После машины плиты |
| Способ обнаружения: | функция SPC статистики | Охват обнаружения: | Сломленный, плавающ |
| Выделить: | Приведенная CE машина выбора и места,AOI привело машину выбора и места,Автономная автоматизированная оптически машина осмотра |
||
Shenzhen Wanbo Hi-Tech Co., Ltd. является профессиональным производителем электронного оборудования, интегрирующим исследования и разработки, производство и продажи, производящим: оборудование для испытаний AOI, устройство для подключения AI, волновую пайку,рефлюсовая сварка, подключательная платформа, автоматическая машина погрузки и разгрузки, машина для складирования, угловая машина и другое оборудование; склад имеет подержанное оборудование: установка Panasonic,Машина для размещения Yamaha, JUKI распределительная машина, Samsung распределительная машина, отечественная EZ-пропускная распределительная машина, отечественная платформа распределительная машина, печатная машина, рефлюсная пайка и другое вспомогательное оборудование;На складе есть аксессуары: двигатели, доски, лазерные головки, аксессуары FEEDER, сосуды и т.д.
Функция испытательного оборудования AOI заключается в выявлении дефектных продуктов управления досками PCBA.
После волновой сварки вставки DIP: больше олова, меньше олова, олова, короткое замыкание, штифт не вышел и т.д.
После печи SMT: отсутствующие детали, неправильное выравнивание, неправильные детали, обратная полярность, разрыв, загрязнение, меньше олова, больше олова, короткое замыкание, виртуальная сварка и т. Д.

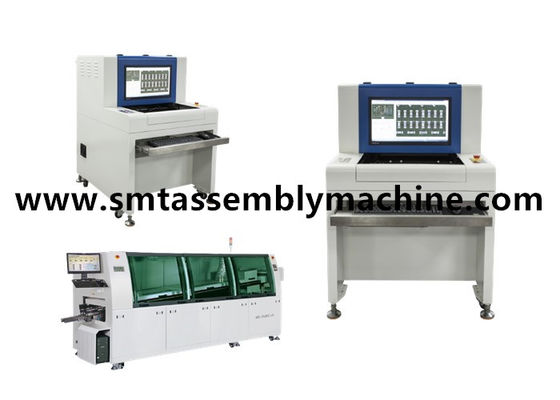

Машины для разделения оборудования и онлайн-машины.
Офлайн-модели: изделия для обнаружения X1, изделия для обнаружения X3
Онлайн-модели: изделия с патчами для фотоизображения камеры X5, плагин-продукты для фотоизображения камеры X6.
Fujifilm FUJI полный диапазон устройства:
Серия CP, серия XP, серия NXT, серия M3, M6 и серия AIMEX, серия CP
Модели высокоскоростных модульных машин следующие (высококачественные машины Fujifilm):
NXT M3,M3S,M3 II,M3IIC,M3 III,M3 IIIC,M6,M6 II,M6 IIC,M6 III,M6 IIIC
NXT имеет NXT I/NXT II/NXT III/соответственно поколение NXT, поколение NXT II, поколение NXT III, первое поколение появилось в 2004 году, второе поколение появилось в 2009 году,и третье поколение появилось в 2013 году.
Модели многофункциональных машин средней скорости следующие (серия XPF): XPF-L, XPF-W, XPF-S, все из которых появились в 2008 году.
Модели серии CP/xp представляют собой старые серии устройств Fujifilm, такие как CP732/CP742/CP842 и другие модели,
Эта серия моделей в настоящее время находится в обращении на рынке относительно небольшой, год относительно длинный, общий завод размещения использует меньше,потому что точность размещения не слишком высока,
Для относительно крупных материалов, таких как 0603 и выше, текущее расположение основных электронных компонентов 0402/0201 не является идеальным.
Модели высокоскоростных башенных машин следуют (серия CP, как следует из названия, является моделью, которая в основном играет CHIP):
CP6,CP642E,CP642ME,CP643E,CP643ME;
CP732,CP733,CP742E,CP742ME,CP743E,CP743ME;
CP842E,CP842ME
модели серии XP XP241, XP242, XP243;
серии XP подразделяются на XP141E, XP241E, XP142E, XP242E, XP143E, XP243E;
Классические модели устройств JUKI:
FX-1 FX-3 FX-3R KE-750 KE-760 KE-2010 KE-2020 KE-2030 KE-2050 KE-2060
KE-2070 KE-2080 RX-6 RX-
7 FX-3RL FX-2 KE-3010 KE-3020 JX-100 JX-200 JX-30OLED JX-35OLED RS-1 RS-1R RX-7R JM-10 JM-20 JM-100;
JUKI полный диапазон устройства для размещения серии KJ
Серия KE KE-730/750/760, KE-2010/2020/2030/2050/2060/2070/2080 KE-3010/3020
FX серии FX-1/ FX-2/ FX-3 являются высокоскоростными машинами
RX-6 RX-7 FX-3RL
Специальная устройство для размещения светодиодов серии JX JX-100 JX-200 JX-300LED JX-350LED
KD-2077 Высокоскоростной умный устрой RS-1
JUKI KJ-01 KJ-02 KJ01 KJ02
Параметры и конфигурация устройства
| Функциональные спецификации | |
| Испытанная плата | СМТ-печь для повторного сброса печи для повторного сброса, проверка платы после сброса, предварительная сварка волновой сварки, проверка платы после сварки волновой сварки |
| Способ обнаружения | Цветовая экстракция, статистическое моделирование, сравнение цветного изображения, автоматическое настройка параметров в соответствии с различными точками обнаружения (например, смещение, полярность, короткое замыкание и т. д.) |
| Камера | Полноцветная умная цифровая камера |
| Разрешение/Визуальный диапазон/Скорость | Необязательно: 25μm/Pixel FOV: 40.70mm X30.90mm Скорость обнаружения < 270ms/FOV |
| источник света | Высокая яркость RRGB коаксиальная кольцевая башня светодиодный источник света (цветный свет) |
| Режим программирования | Ручное письмо, автоматическое оформление кадров, импорт данных CAD и автоматические библиотеки корреспонденции |
| Дистанционное управление | Удаленное управление, просмотр, запуск или остановка работы машины, модификация программ и т. д. в любое время, в любом месте, в любое время, в любом месте через сеть TCP/IP |
| Система штрих-кодов | Автоматическое распознавание камерой и передача штрих-кода (двухмерный или трехмерный код) и функция многозначения (включая плохой знак) |
| Режим сервера | С помощью центрального сервера несколько наборов данных AOI могут управляться централизованно |
| операционная система | Профессиональный Windows7 |
| Проверьте выход результата | 22 дюймовый ЖК-монитор |
| Спецификации системы | |
| Диапазон размеров ПКБ | 50х50 мм (минус) ≈ 430х330 мм (макс) |
| Диапазон толщины ПКБ | 0от 3 до 5 мм |
| Прозрачность краев системы зажима ПКБ | В верхней части:3.5 мм Нижняя часть:3.5 мм |
| Максимальная масса ПКБ | 3 кг |
| ПХБ флекс | < 5 мм или 2% диагональной длины ПКБ |
| Высота сетки верхней и нижней части ПКБ | Печатная пластина верхняя сторона: 30 мм Печатная пластина нижняя сторона: 60 мм |
| Конвейерная система | Автоматическое открытие и втягивание двусторонних светильников, автоматическая компенсация деформации изгиба ПКБ |
| Высота конвейера над землей | от 850 до 920 мм |
| Поток конвейера / время | Печатная пластина движется в направлении Y Время входа/выхода: 2,5 секунды |
| Водитель платформы X/Y | Свинцовый двигатель, точность позиционирования < 20μm; Печатная пластина фиксирована, а камера движется в направлении X |
| Силовое питание/давление воздуха | AC230V 50/60 Hz менее 1KVA / не требуется |
| Масса устройства | Приблизительно. 350 кг. |
| Форма устройства | 1070 × 900 × 1310 мм (L × W × H) |
| Температура и влажность окружающей среды | 10~35°C 35~80% RH (неконденсирующий) |
| Безопасность оборудования | Соответствует стандартам безопасности CE |
Совет: отсутствующая рама резистора является той же рамой обнаружения, что и неправильная рама деталей, которая в основном обнаруживает шелковый скрининг.
