Подробная информация о продукте:
Оплата и доставка Условия:
|
| Наименование продукта: | Оборудование для испытаний AOI | Модель: | SZ-X3 |
|---|---|---|---|
| Размер: | 1070*900*1310мм | Проверка: | Паять и таблица волны в середине |
| Способ обнаружения: | Мульти-панель осмотра | Охват обнаружения: | сломленные компоненты |
| Выделить: | Автономное оборудование выбора и места,Выбор AOI и оборудование места,Автономная машина aoi smt |
||
Функция испытательного оборудования AOI заключается в выявлении дефектных продуктов управления досками PCBA.
После волновой сварки вставки DIP: больше олова, меньше олова, олова, короткое замыкание, штифт не вышел и т.д.

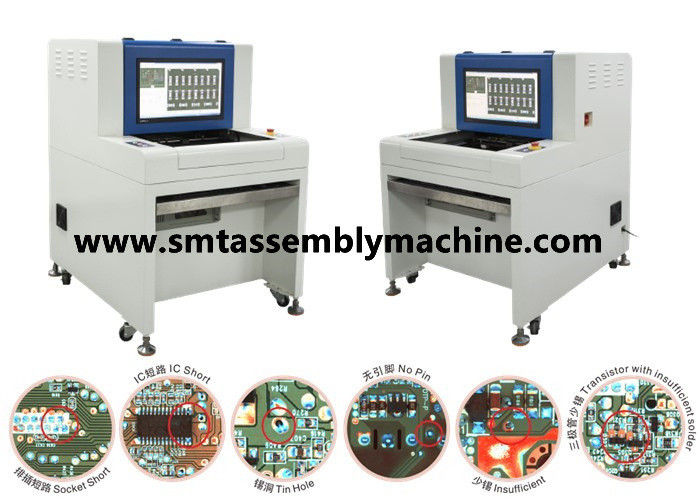

После печи SMT: отсутствующие детали, неправильное выравнивание, неправильные детали, обратная полярность, разрыв, загрязнение, меньше олова, больше олова, короткое замыкание, виртуальная сварка и т. Д.
Машины для разделения оборудования и онлайн-машины.
Офлайн-модели: изделия для обнаружения X1, изделия для обнаружения X3

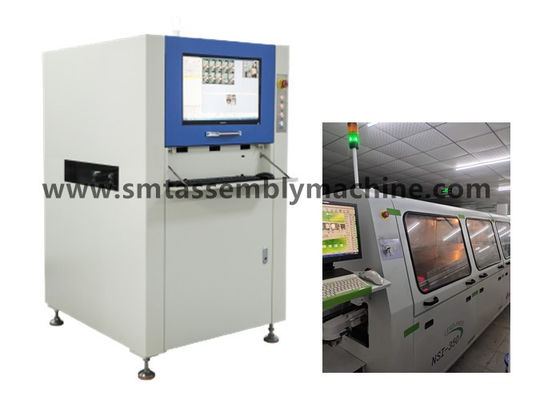

Онлайн-модели: изделия с патчами для фотоизображения камеры X5, плагин-продукты для фотоизображения камеры X6.

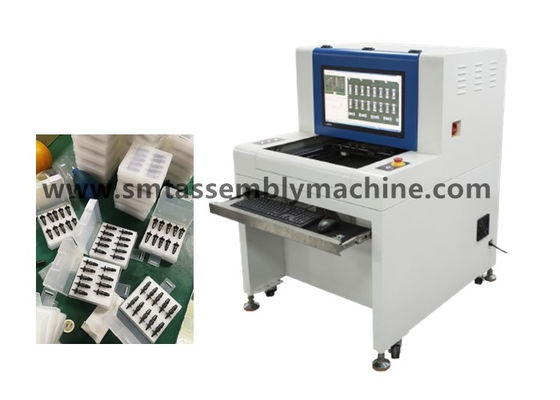

Подборка и установка оборудования JUKI2050 Offline AOI SZ-X3 обнаруживает зарядное устройство
Функция AOI: эффективная частота обнаружения AOI: более 99% (процент ручного обнаружения: около 70%);
Сокращение рабочей силы: 2-4 человека на производственную линию, высокая эффективность обнаружения;
С помощью функции SPC дефекты процесса могут быть точно подсчитаны и эффективно контролированы;
Устойчивость намного выше, чем ручная работа, и длительное использование может значительно снизить общую стоимость;
Это может повысить общую силу компании и эффективно повысить ее общую конкурентоспособность.
Panasonic Panasonic полный ассортимент устройств для размещения:
1. Panasonic Panasonic CM серия модели машины для размещения: CM88 CM202 CM212 CM402 CM602;
2. Panasonic Panasonic BM серия модели машины для размещения: BM123 BM133 BM221 BM231;
3Модели устройств для размещения серии Panasonic NPM: NPM-D1, NPM-D2, NPM-D3, NPM-D1, NPM-W, NPM-W2;
Другие модели устройств Panasonic: mv2c mv2f mv2v mv2vb msh mpa msr msf и так далее
CM BM была прекращена. Большая пластинка Panasonic является продуктом прошлого века. За исключением того, что MSR HT MSF MCF является продуктом начала этого века.
Теперь основным направлением является серия NPM: D, D3, D3A, DX, W, W2, WX, WXS, TT, TT2, VM101, VM102, AM100
Модели устройств Panasonic включают NPM, DT-401F, CM602, CM401, CM202DH, NPM-D3, CM301-D.
СЗ-X1/X3 Технические параметры оборудования для оптической инспекции AOI в автономном режиме
| Функциональные спецификации | |
| Испытанная плата | СМТ-печь для повторного сброса печи для повторного сброса, проверка платы после сброса, предварительная сварка волновой сварки, проверка платы после сварки волновой сварки |
| Способ обнаружения | Цветовая экстракция, статистическое моделирование, сравнение цветного изображения, автоматическое настройка параметров в соответствии с различными точками обнаружения (например, смещение, полярность, короткое замыкание и т. д.) |
| Камера | Полноцветная умная цифровая камера |
| Разрешение/Визуальный диапазон/Скорость |
Необязательно: 25μm/Pixel FOV: 40.70mm X30.90mm Скорость обнаружения < 270ms/FOV |
| источник света | Высокая яркость RRGB коаксиальная кольцевая башня светодиодный источник света (цветный свет) |
| Режим программирования | Ручное письмо, автоматическое оформление кадров, импорт данных CAD и автоматические библиотеки корреспонденции |
| Дистанционное управление | Удаленное управление, просмотр, запуск или остановка работы машины, модификация программ и т. д. в любое время, в любом месте, в любое время, в любом месте через сеть TCP/IP |
| Система штрих-кодов | Автоматическое распознавание камерой и передача штрих-кода (двухмерный или трехмерный код) и функция многозначения (включая плохой знак) |
| Режим сервера | С помощью центрального сервера несколько наборов данных AOI могут управляться централизованно |
| операционная система | Профессиональный Windows7 |
| Проверьте выход результата | 22 дюймовый ЖК-монитор |
| Спецификации системы | |
| Диапазон размеров ПКБ | 50х50 мм (минус) ≈ 430х330 мм (макс) |
| Диапазон толщины ПКБ | 0от 3 до 5 мм |
| Прозрачность краев системы зажима ПКБ | В верхней части:3.5 мм Нижняя часть:3.5 мм |
| Максимальная масса ПКБ | 3 кг |
| ПХБ флекс | < 5 мм или 2% диагональной длины ПКБ |
| Высота сетки верхней и нижней части ПКБ | Печатная пластина верхняя сторона: 30 мм Печатная пластина нижняя сторона: 60 мм |
| Конвейерная система | Автоматическое открытие и втягивание двусторонних светильников, автоматическая компенсация деформации изгиба ПКБ |
| Высота конвейера над землей | от 850 до 920 мм |
| Поток конвейера / время | Печатная пластина движется в направлении Y Время входа/выхода: 2,5 секунды |
| Водитель платформы X/Y | Свинцовый двигатель, точность позиционирования < 20μm; Печатная пластина фиксирована, а камера движется в направлении X |
| Силовое питание/давление воздуха | AC230V 50/60 Hz менее 1KVA / не требуется |
| Масса устройства | Приблизительно. 350 кг. |
| Форма устройства | 1070 × 900 × 1310 мм (L × W × H) |
| Температура и влажность окружающей среды | 10~35°C 35~80% RH (неконденсирующий) |
| Безопасность оборудования | Соответствует стандартам безопасности CE |
Совет: отсутствующая рама резистора является той же рамой обнаружения, что и неправильная рама деталей, которая в основном обнаруживает шелковый скрининг.
