Подробная информация о продукте:
Оплата и доставка Условия:
|

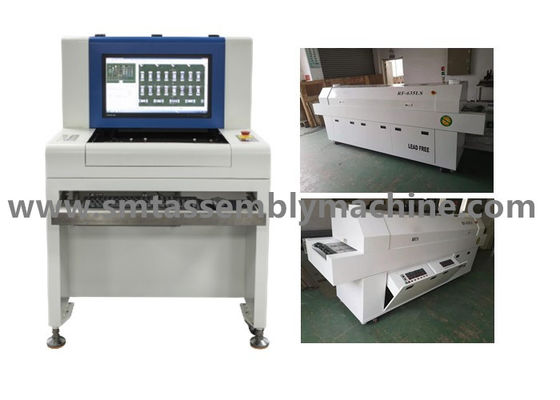

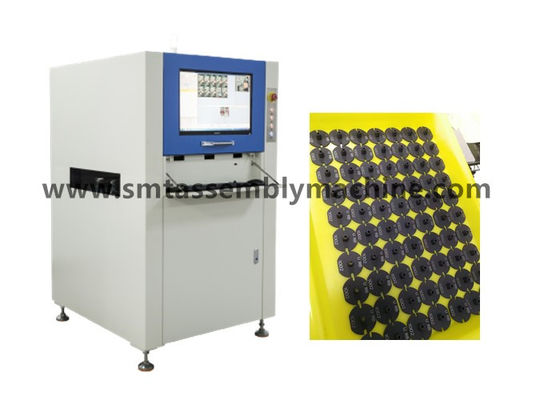

| Наименование продукта: | Оборудование для испытаний AOI | Модель: | SZ-X3 |
|---|---|---|---|
| Размер: | 1070*900*1310мм | Проверка: | Монтажная плата вентилятора |
| Способ обнаружения: | Обнаружение автоматического опознавания нижней стороны | Охват обнаружения: | Больше олова, меньше олова, отверстие олова |
| Выделить: | Машина осмотра монтажной платы вентилятора оптически,Машина осмотра PCBAS оптически,Автономная машина aoi pcb |
||
Shenzhen Wanbo Hi-Tech Co., Ltd. является профессиональным производителем электронного оборудования, интегрирующим исследования и разработки, производство и продажи, производящим: оборудование для испытаний AOI, устройство для подключения AI, волновую пайку,рефлюсовая сварка, подключательная платформа, автоматическая машина погрузки и разгрузки, машина для складирования, угловая машина и другое оборудование; склад имеет подержанное оборудование: установка Panasonic,Машина для размещения Yamaha, JUKI распределительная машина, Samsung распределительная машина, отечественная EZ-пропускная распределительная машина, отечественная платформа распределительная машина, печатная машина, рефлюсная пайка и другое вспомогательное оборудование;На складе есть аксессуары: двигатели, доски, лазерные головки, аксессуары FEEDER, сосуды и т.д.

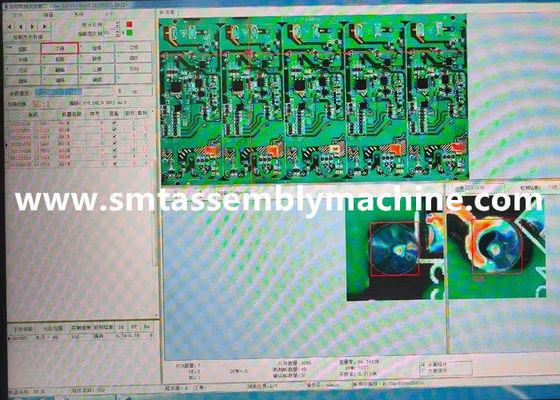

Функция испытательного оборудования AOI заключается в выявлении дефектных продуктов управления досками PCBA.
После волновой сварки вставки DIP: больше олова, меньше олова, олова, короткое замыкание, штифт не вышел и т.д.
После печи SMT: отсутствующие детали, неправильное выравнивание, неправильные детали, обратная полярность, разрыв, загрязнение, меньше олова, больше олова, короткое замыкание, виртуальная сварка и т. Д.
История продуктов кладовки YAMAHA
1984: подразделение YAMAHA IM (Интеллектуальные машины) успешно разрабатывает "машину размещения" и начинает продавать ее в Японии
1987: YM4600S, YM6000S и YM6000T были выставлены на NEPCON JAPAN, Япония, а YM1000D поступил в продажу
1988: YAMA PLACEMENT MACHINE OEM "PHILIPS" начинает зарубежные продажи
1989: Технология визуального выравнивания - YM3000V выходит в продажу
1990: Серия Hyper - YM66S, YM84S, YM100VP - поступила в продажу
1993: В продажу поступило устройство YV112, полностью визуальное распознавание
1994YVL80 выходит в продажу
1995YV120 выходит в продажу
1995YV112II выходит в продажу
1995: YV100, YVL88, YV86D, YV100D в продаже
1997: Полноценные устройства визуального распознавания - YV100II, YVL88II, YV64, YV112III и YV64D выходят в продажу
1997: Кумулятивное производство 5000 машин "Yamaha" для установки на поверхность
1998: Кумулятивное производство 2 000 поверхностных монтажных машин "PHILIPS"
1999: В продажу поступили модульные высокоскоростные машины YV100X, YV88X, YV100XT и HSDX
2000: Yamaha IM приобретает Tenyru, Япония, известный производитель чип-машин в Японии, и восстанавливает новую компанию, i Pulse, Япония
2000: Модульная высокоскоростная печатная машина - YV180X и "точность высокоскоростной печатной машины" - YVP - начали продажи
2001: Кумулятивное производство 10 000 машин для установки на поверхность
2001: В продажу поступили модульные высокоскоростные машины YV100Xg, YV88Xg, YV100XTg, YV180Xg и HSDXg
2002: В продажу поступили модульные миникомпьютеры "YT16" и "YVP-Xg"
2003: Гибридное устройство размещения, гибридное оборудование для размещения SEMI и SMT - Cube выходит в продажу
2004: В продажу поступила модульная ультраскоростная машина YG200
2004: Модульный ультраскоростной диспенсер - YGD выходит в продажу 2005: "Модульная высокоскоростная машина" - YG100 выходит в продажу
2005: Модульный AOI-YGI поступил в продажу
2005: В продажу поступила модульная сверхвысокоточная многофункциональная машина YG88
2007: В продажу поступила модульная ультрабыстрая установка ¥ YG300
2008: В продажу поступила модульная высокоскоростная установка ¥ YG12
2009: В продажу поступила модульная высокоточная многофункциональная машина YG12F
2009: В продажу поступили модульные ультраскоростные машины для размещения ¥ YS24 и YS24X
2012Запуск высокоплотного модульного устройства YSM40
2013: Высокоскоростной распределительный аппарат - YSD запущен
2014: Выпущены высокопроизводительная компактная печатная машина YCP10 и высокопроизводительная компактная печатная машина Z:LEX
2015: Запуск сверхскоростной установки YSM40
2015: YSM20, Z.LEX официально запущен
2016Выпущен самый быстрый в мире YSM40R на единицу площади
2017YSM10, YSM20R официально поступили в продажу.
В 2019 году была выпущена в продажу машина для размещения модулей YRM20, высокопроизводительная машина для размещения модулей с высокой скоростью.
СЗ-X1/X3 Технические параметры оборудования для оптической инспекции AOI в автономном режиме
| Функциональные спецификации | |
| Испытанная плата | СМТ-печь для повторного сброса печи для повторного сброса, проверка платы после сброса, предварительная сварка волновой сварки, проверка платы после сварки волновой сварки |
| Способ обнаружения | Цветовая экстракция, статистическое моделирование, сравнение цветного изображения, автоматическое настройка параметров в соответствии с различными точками обнаружения (например, смещение, полярность, короткое замыкание и т. д.) |
| Камера | Полноцветная умная цифровая камера |
| Разрешение/Визуальный диапазон/Скорость |
Необязательно: 25μm/Pixel FOV: 40.70mm X30.90mm Скорость обнаружения < 270ms/FOV |
| источник света | Высокая яркость RRGB коаксиальная кольцевая башня светодиодный источник света (цветный свет) |
| Режим программирования | Ручное письмо, автоматическое оформление кадров, импорт данных CAD и автоматические библиотеки корреспонденции |
| Дистанционное управление | Удаленное управление, просмотр, запуск или остановка работы машины, модификация программ и т. д. в любое время, в любом месте, в любое время, в любом месте через сеть TCP/IP |
| Система штрих-кодов | Автоматическое распознавание камерой и передача штрих-кода (двухмерный или трехмерный код) и функция многозначения (включая плохой знак) |
| Режим сервера | С помощью центрального сервера несколько наборов данных AOI могут управляться централизованно |
| операционная система | Профессиональный Windows7 |
| Проверьте выход результата | 22 дюймовый ЖК-монитор |
| Спецификации системы | |
| Диапазон размеров ПКБ | 50х50 мм (минус) ≈ 430х330 мм (макс) |
| Диапазон толщины ПКБ | 0от 3 до 5 мм |
| Прозрачность краев системы зажима ПКБ | В верхней части:3.5 мм Нижняя часть:3.5 мм |
| Максимальная масса ПКБ | 3 кг |
| ПХБ флекс | < 5 мм или 2% диагональной длины ПКБ |
| Высота сетки верхней и нижней части ПКБ | Печатная пластина верхняя сторона: 30 мм Печатная пластина нижняя сторона: 60 мм |
| Конвейерная система | Автоматическое открытие и втягивание двусторонних светильников, автоматическая компенсация деформации изгиба ПКБ |
| Высота конвейера над землей | от 850 до 920 мм |
| Поток конвейера / время | Печатная пластина движется в направлении Y Время входа/выхода: 2,5 секунды |
| Водитель платформы X/Y | Свинцовый двигатель, точность позиционирования < 20μm; Печатная пластина фиксирована, а камера движется в направлении X |
| Силовое питание/давление воздуха | AC230V 50/60 Hz менее 1KVA / не требуется |
| Масса устройства | Приблизительно. 350 кг. |
| Форма устройства | 1070 × 900 × 1310 мм (L × W × H) |
| Температура и влажность окружающей среды | 10~35°C 35~80% RH (неконденсирующий) |
| Безопасность оборудования | Соответствует стандартам безопасности CE |
Совет: отсутствующая рама резистора является той же рамой обнаружения, что и неправильная рама деталей, которая в основном обнаруживает шелковый скрининг.
