PCBAS автоматизировало оптически качество управлением проверок машины осмотра плиты Selfie штанги
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | Оборудование для испытаний AOI | Модель: | SZ-X3 |
|---|---|---|---|
| Размер: | 1070*900*1310мм | Проверка: | Обнаружьте плиты ручки selfie |
| Метод обнаружения: | Черно-белый анализ удельного веса | Охват обнаружения: | Больше олова, отверстие олова, меньше пещеры олова олова |
| Высокий свет: | PCBAS автоматизировало оптически машину осмотра,быстрая автоматизированная оптически машина осмотра,Автономное оборудование осмотра aoi |
||

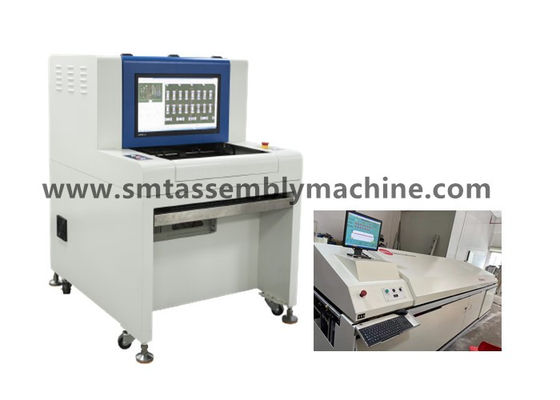

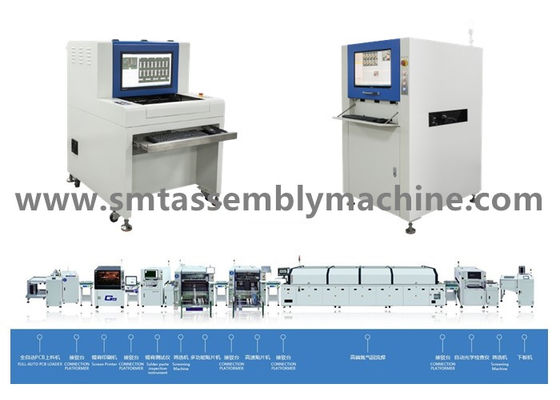

Оборудование для испытаний AOI оптически проверяет качество контроля плиты штанги selfie
Прибор обнаружения SZ-X3 SMT автономный AOI проверяет короткое замыкание доски вентилятора USB
Проверки оборудования осмотра SMT автономные AOI SZ-X3 дуют паять монтажной платы
Выбор пусковой площадки автономного автомобиля осмотра зрения AOI SZ-X3 поручая и оборудование Yamaha YS20 места
CO. Hi-техника Шэньчжэня Wanbo, Ltd. профессиональный изготовитель радиотехнической аппаратуры интегрируя НИОКР, продукцию и продажи, производящ: Оборудование для испытаний AOI, машина AI вставляемая, волна паяя, паять reflow, платформа соединения, автоматическая загрузка и оборудование машина разгружать, штабелируя машина, машина угла и другая; Склад имеет подержанное оборудование: Машина размещения Panasonic, машина размещения Yamaha, машина размещения JUKI, машина размещения Samsung, отечественная машина размещения EZ-пропуска, отечественная машина размещения машины платформы, печатная машина, паяя reflow и другое поддерживая оборудование; Склад имеет аксессуары: моторы, доски, лазер возглавляют, ФИДЕР аксессуаров, сопла, etc.
Испытательное оборудование AOI для того чтобы обнаружить доску PCBA:
Больше олова, меньше олова, отверстия олова, короткое замыкание, отсутствие штыри, etc.
После печи SMT: отсутствующие части, рассогласование, ошибка части, реверсирование полярности, трещиноватость, загрязнение, меньше олова, больше олово, короткого замыкания, виртуального паять, etc.
Функция AOI: Тариф обнаружения AOI эффективный: сверх 99% (ручной тариф обнаружения около 70%);
Уменьшите трудовое: 2-4 человек согласно с производственная линия, высокая испытывая эффективность;
Через функцию SPC, отростчатые дефекты можно точно сосчитать и эффектно проконтролировать;
Принцип AOI: Используйте современные оптически принципы и технологию цифровой фотокамеры для того чтобы принять фото в реальном времени обнаруженных объектов,
Проанализируйте и обработайте захваченные изображения через компьютеры и специализированное программное обеспечение, и автоматически произведите результаты обнаружения.
Стабильность гораздо выше чем ручной труд, и долгосрочная польза может значительно уменьшить общую стоимость;
Полный диапасон YAMAHA машин размещения:
YSM40, YSM20, YSM10, S20, S10, YS24, YS12, YS100, YG88, YG300, YG200, YG100, YV88X, YV100X, YV100XE, YV100XG, YV100II
Машина размещения полного диапасона Samsung:
CP45F, SM310, SM320, SM321, SM421, SM411, SM471, SM481, SM482, S1, S2, L2
Параметры/X3 SZ-X1 технические автономного оборудования осмотра AOI оптически
| Функциональные спецификации | |
| Испытанная монтажная плата | Печь пре-reflow печи reflow SMT, осмотр доски пост-цепи, пре-паять волны паяя, осмотр доски пост-цепи волны паяя |
| Метод обнаружения | Извлечение цвета, статистически моделирование, сравнение изображения полно-цвета, автоматическая установка параметров согласно различным пунктам обнаружения (как смещение, полярность, короткое замыкание, etc.) |
| Камера | Цифровая фотокамера полного цвета умная |
| Разрешение/дальность видимости/скорость |
Опционный: FOV 25μm/Pixel: стандарт скорости обнаружения 40.70mm< 270ms=""> X30.90mm: FOV 20μm/Pixel: скорость обнаружения 32.56mm×24.72mm<260ms> опционная: FOV 15μm/Pixel: скорость обнаружения 24.42mm X18.54mm< 240ms=""> опционная: FOV 10μm/Pixel: скорость обнаружения 16.28mm X12.36mm< 220ms=""> |
| источник света | Высокий источник света СИД башни кольца яркости RRGB коаксиальный (свет цвета) |
| Режим программирования | Ручное сочинительство, автоматический обрамлять, данные по CAD импорт и автоматические библиотеки корреспонденции |
| Дистанционное управление | Удаленная деятельность, осматривать, начинать или останавливать программы хода, дорабатывать машины, etc. в любое время, в любом месте, в любое время, везде через сеть TCP/IP |
| Система штрихкода | Автоматические опознавание камеры и передача штрихкода (1D или 2D код), и функция мульти-Марк (включая плохое Марк) |
| Режим сервера | Используя центральный сервер, несколькими наборов данных AOI можно централизованно управлять |
| операционная система | Профессионал Windows7 |
| Проверите выход результата | монитор LCD 22 дюймов |
| Спецификации системы | |
| Ряд размера PCB | 50×50mm (минута) ~430×330mm (Макс) |
| Ряд толщины PCB | 0,3 до 5 mm |
| PCB зажимая зазор края системы | ВЕРХНЯЯ ЧАСТЬ: дно 3,5 mm: 3,5 mm |
| Максимальный вес PCB | 3KG |
| Гибкий трубопровод PCB | <5mm or="" 2=""> |
| Верхняя часть PCB и нижняя чистая высота | Сторона PCB верхняя: сторона дна PCB 30 mm: 60 mm |
| Система транспортера | Автоматические отверстие и втягивать двухсторонних приспособлений, автоматическая компенсация деформации PCB гнуть |
| Высота транспортера над землей | 850 до 920 mm |
| Подача/время транспортера | PCB двигает во время направления In/out y: 2,5 секунды |
| Водитель платформы X/Y | Управляемый мотор винта, располагающ точность < 20=""> |
| Электропитание/воздушное давление | AC230V 50/60 не требуемых Hz более менее чем 1KVA/ |
| Вес прибора | ПРИБЛИЗИТЕЛЬНО 350KG |
| Форм-фактор прибора | 1070×900×1310mm (L×W×H) |
| Температура окружающей среды и влажность | RH 10~35°C 35~80% (не-конденсировать) |
| Безопасность оборудования | Исполняет с нормами бесопасности CE |
Подсказка: Отсутствующая рамка резистора такая же рамка обнаружения как неправильная рамка части, которая главным образом обнаруживает скрининг шелка.
