Подробная информация о продукте:
Оплата и доставка Условия:
|

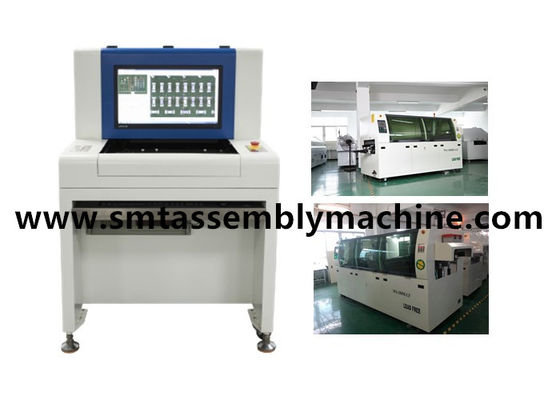

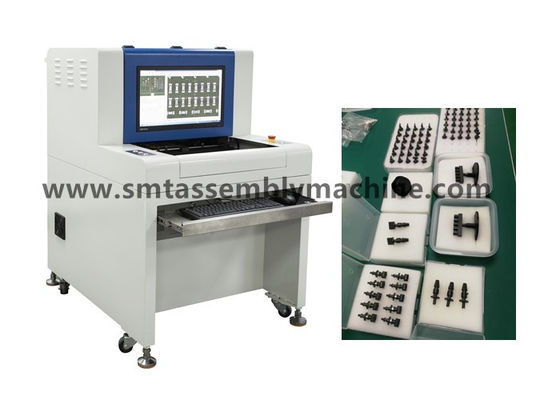

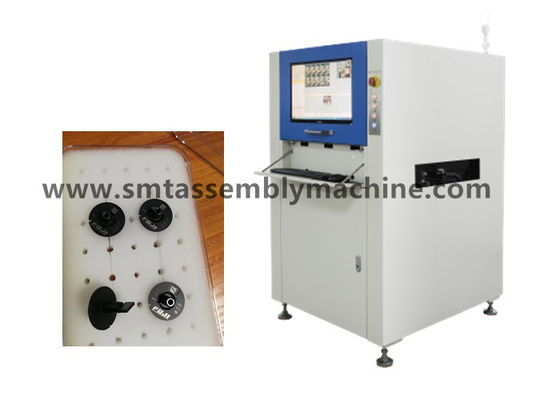

Название продукта: | Оборудование для испытаний AOI | Модель: | SZ-X3 |
---|---|---|---|
Размер: | 1070*900*1310мм | Проверка: | На открытом воздухе высокомощная доска регулятора мощности |
Метод обнаружения: | Возможности данным по CAD | Охват обнаружения: | Компонентное реверсирование рассогласования и полярности |
Высокий свет: | Оборудование осмотра Aoi ПОГРУЖЕНИЯ,Высокоскоростное оборудование осмотра Aoi,Высокоскоростная машина Aoi в Smt |
CO. Шэньчжэня Wanbo высокотехнологичное, Ltd. производит испытательное оборудование AOI, машину AI вставляемую, волну паяя, паять паять reflow, платформу соединения, автоматическую затяжелитель, штабелеукладчик, машину угла и другую оборудование;
Продажи подержанных mounters: Mounters Matsushita, mounters Yamaha, mounters JUKI, mounters Samsung, отечественные mounters пропуска EZ и отечественные mounters платформы, печатные машины, паять reflow паяя и другое поддерживая оборудование;
Продажи аксессуаров: моторы, плиты, лазер возглавляют, ФИДЕР аксессуаров, сопла, etc.
Сильные программные особенности
1.Color извлечение, статистический анализ
опознавание 2.Character (OCR). Он может произвести и экспортировать ежедневное, еженедельник и ежемесячные отчеты
анализ расстояния 3.Color соединение Мульти-машины
4.IC наводя самостоятельно построеную компонентную стандартную библиотеку
5. черно-белый анализ удельного веса
идентификация анализа 6.Luminance автоматические и обнаружение нижней поверхности
обнаружение Мульти-панели анализа сходства 7.Graphic
Функция данным по CAD импорта данных 8.CAD
Статистика 9.SPC действует оффлайн программирующ
сканирование штрихкода управления уровня 10.Operation
Дизайн структуры точности механический
основание машины ригидности 1.High, разумный механический центр притяжения, небольшая вибрация во время возникновения деятельности, красивых и великодушных
ведущий брус винта 2.Precision, рельс провода. Восхитительная технология собрания для обеспечения стабилизированных пользы и длинной жизни всей машины.
автоматический PCB приспособления 3.Precision, легких и быстрых загрузки и разгружать.
CO. Hi-техника Шэньчжэня Wanbo, Ltd. придерживается принципа искренности, простоты, прагматизма и скромности, придерживается принципа ища правды от фактов, продуктов польз как средство, и принимается новую форму создания обслуживаний IP как общее соображение дела, мы обеспечиваем клиентов с решениями для того чтобы осуществить общественную стоимость компании и команды.
Машина размещения полного диапасона Fujifilm ФУДЗИ:
Серия CP, серия XP, серия M3 NXT, серия M6 и AIMEX, серия CP
Модели высокоскоростных машин модуля следующим образом (машины Fujifilm лидирующие):
NXT M3, M3S, M3 II, M3IIC, M3 III, M3 IIIC, M6, M6 II, M6 IIC, M6 III, M6 IIIC
NXT имеет поколение NXT I/NXT II/NXT III/respectively NXT, поколение NXT II, поколение NXT III, первое поколение появилось в 2004, второе поколение появилось в 2009, и третье поколение появилось в 2013.
модели машины Средств-скорости многофункциональные следующим образом (серия XPF): XPF-L, XPF-W, XPF-S, которое появилось в 2008.
Модели серии CP/xp серии машины размещения Fujifilm более старые, как включение CP732/CP742/CP842 и других моделей,
Эта серия моделей в настоящее время в циркуляции на рынок относительно небольшая, год относительно длинна, общая фабрика размещения использует, потому что точность размещения слишком не высока,
относительно большие материалы, как 0603 и выше, настоящее размещение электронного блока основного направления 0402/0201 не идеально.
Модели высокоскоростных машин башенки следующим образом (серия CP, по мере того как имя подразумевает, модель заплаты которая главным образом играет ОБЛОМОК):
CP6, CP642E, CP642ME, CP643E, CP643ME;
CP732, CP733, CP742E, CP742ME, CP743E, CP743ME;
CP842E, CP842ME
Модели XP241 серии XP, XP242, XP243;
Серии XP разделены в XP141E, XP241E, XP142E, XP242E, XP143E, XP243E;
Параметры/X3 SZ-X1 технические автономного оборудования осмотра AOI оптически
Функциональные спецификации | |
Испытанная монтажная плата | Печь пре-reflow печи reflow SMT, осмотр доски пост-цепи, пре-паять волны паяя, осмотр доски пост-цепи волны паяя |
Метод обнаружения | Извлечение цвета, статистически моделирование, сравнение изображения полно-цвета, автоматическая установка параметров согласно различным пунктам обнаружения (как смещение, полярность, короткое замыкание, etc.) |
Камера | Цифровая фотокамера полного цвета умная |
Разрешение/дальность видимости/скорость |
Опционный: FOV 25μm/Pixel: стандарт скорости обнаружения 40.70mm< 270ms=""> X30.90mm: FOV 20μm/Pixel: скорость обнаружения 32.56mm×24.72mm<260ms> опционная: FOV 15μm/Pixel: скорость обнаружения 24.42mm X18.54mm< 240ms=""> опционная: FOV 10μm/Pixel: скорость обнаружения 16.28mm X12.36mm< 220ms=""> |
источник света | Высокий источник света СИД башни кольца яркости RRGB коаксиальный (свет цвета) |
Режим программирования | Ручное сочинительство, автоматический обрамлять, данные по CAD импорт и автоматические библиотеки корреспонденции |
Дистанционное управление | Удаленная деятельность, осматривать, начинать или останавливать программы хода, дорабатывать машины, etc. в любое время, в любом месте, в любое время, везде через сеть TCP/IP |
Система штрихкода | Автоматические опознавание камеры и передача штрихкода (1D или 2D код), и функция мульти-Марк (включая плохое Марк) |
Режим сервера | Используя центральный сервер, несколькими наборов данных AOI можно централизованно управлять |
операционная система | Профессионал Windows7 |
Проверите выход результата | монитор LCD 22 дюймов |
Спецификации системы | |
Ряд размера PCB | 50×50mm (минута) ~430×330mm (Макс) |
Ряд толщины PCB | 0,3 до 5 mm |
PCB зажимая зазор края системы | ВЕРХНЯЯ ЧАСТЬ: дно 3,5 mm: 3,5 mm |
Максимальный вес PCB | 3KG |
Гибкий трубопровод PCB | <5mm or="" 2=""> |
Верхняя часть PCB и нижняя чистая высота | Сторона PCB верхняя: сторона дна PCB 30 mm: 60 mm |
Система транспортера | Автоматические отверстие и втягивать двухсторонних приспособлений, автоматическая компенсация деформации PCB гнуть |
Высота транспортера над землей | 850 до 920 mm |
Подача/время транспортера | PCB двигает во время направления In/out y: 2,5 секунды |
Водитель платформы X/Y | Управляемый мотор винта, располагающ точность < 20=""> |
Электропитание/воздушное давление | AC230V 50/60 не требуемых Hz более менее чем 1KVA/ |
Вес прибора | ПРИБЛИЗИТЕЛЬНО 350KG |
Форм-фактор прибора | 1070×900×1310mm (L×W×H) |
Температура окружающей среды и влажность | RH 10~35°C 35~80% (не-конденсировать) |
Безопасность оборудования | Исполняет с нормами бесопасности CE |
Подсказка: Отсутствующая рамка резистора такая же рамка обнаружения как неправильная рамка части, которая главным образом обнаруживает скрининг шелка.
