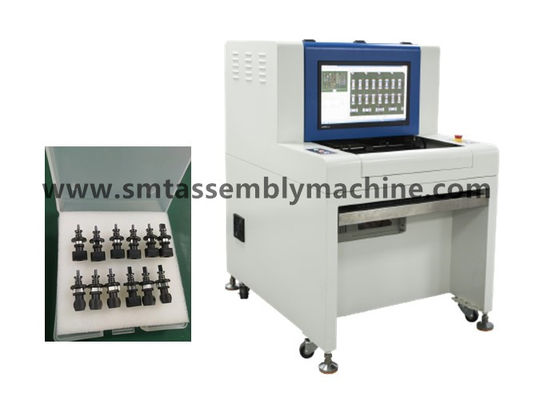

ОКУНИТЕ автономную доску регулятора мощности прожектора визуального обнаружения машины SZ-X3 осмотра AOI на открытом воздухе

Большие изображения : ОКУНИТЕ автономную доску регулятора мощности прожектора визуального обнаружения машины SZ-X3 осмотра AOI на открытом воздухе Лучшая цена

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	WANBO
Сертификация:	CE
Номер модели:	SZ-X3

Оплата и доставка Условия:

Количество мин заказа:	1 шт. шт.
Цена:	Negotiate
Упаковывая детали:	1. Деревянный корпус и вакуумная упаковка 2. В соответствии с вашими требованиями
Условия оплаты:	T/T, Western Union, Paypal, кредитная карта
Поставка способности:	50 шт/месяц

контакт

Подробное описание продукта

Наименование продукта:	Оборудование для испытаний AOI	Модель:	SZ-X3
Размер:	10709001310мм	Проверка:	Прожектор и электропитание прожектора
Способ обнаружения:	Функция импорта данным по CAD	Охват обнаружения:	Проверите качество metapart
Выделить:	Машина осмотра ПОГРУЖЕНИЯ AOI , Машина осмотра визуального обнаружения AOI , Высокоскоростная машина Pcb Aoi

Наружная панель управления мощностью светофора DIP offline AOI SZ-X3 визуальное обнаружение Yamaha YS24

DIP AOI Инспекционная машина наружного уличного фонаря высокопроизводительная панель управления мощностью

SMT AOI SZ-X3 Качество управления машиной для наружной панели управления мощностью 100 Вт 200 Вт

Качественное обнаружение после сварки на панели управления мощностью светодиодных ламп AOI SZ-X3 в автономном режиме

Оптическое оборудование AOI SZ-X3 проверяет панель управления навигацией автомобиля

Оптическое испытательное оборудование AOI проверяет качество контроля пластинки для селфи.

SMT Оффлайн устройство обнаружения AOI SZ-X3 проверяет короткое замыкание панели вентилятора USB

SMT Offline AOI SZ-X3 оборудование для проверки сварки вентиляторной платы

Офлайн AOI SZ-X3 Визуальная инспекция Автомобильная зарядная платформа для подбора и размещения оборудованияYamaha YS20

Shenzhen Wanbo High tech Co., Ltd производит оборудование для испытаний AOI, устройство для подключения AI, волновую пайку, пайку для повторного сварки, платформу подключения, автоматическую загрузку, стекера,Угловые машины и другое оборудование;
Продажа подержанных монтажных машин: монтажные машины Matsushita, монтажные машины Yamaha, монтажные машины JUKI, монтажные машины Samsung, монтажные машины EZ Pass и монтажные машины для печатных станций,рефлюксная сварка, сварка и другое вспомогательное оборудование;
Продажа аксессуаров: двигатели, пластины, лазерные головки, аксессуары FEEDER, сопла и т.д.

Мощные функции программного обеспечения
1- экстракция цвета, статистический анализ
2.Опознавание символов (OCR).Может генерировать и экспортировать ежедневные, еженедельные и ежемесячные отчеты
3Анализ цветового расстояния
4.IC-мостирование Свой собственный стандартный библиотека компонентов
5Черно-белый анализ удельной тяжести.
6Анализ светимости Автоматическая идентификация и обнаружение нижней поверхности
7.Графический анализ сходства
8.CAD импортировать данные
9.Функция статистики SPC Оффлайн программирование
10.Управление уровнем операции Сканирование штрих-кодов

Технические параметры оборудования для оптической инспекции AOI в автономном режиме

Функциональные спецификации

Испытанная плата СМТ-печь для повторного сброса печи для повторного сброса, проверка платы после сброса, предварительная сварка волновой сварки, проверка платы после сварки волновой сварки

Способ обнаружения Цветовая экстракция, статистическое моделирование, сравнение цветного изображения, автоматическое настройка параметров в соответствии с различными точками обнаружения (например, смещение, полярность, короткое замыкание и т. д.)

Камера Полноцветная умная цифровая камера

Разрешение/Визуальный диапазон/Скорость Необязательно: 25μm/Pixel FOV: 40.70mm X30.90mm Скорость обнаружения < 270ms/FOV

Стандарт: 20μm/Pixel FOV: 32.56mm×24.72mm Скорость обнаружения <260ms/FOV

Необязательно: 15μm/Pixel FOV: 24.42mm X18.54mm Скорость обнаружения < 240ms/FOV

Необязательно: 10μm/Pixel FOV: 16,28mm X12,36mm Скорость обнаружения < 220ms/FOV

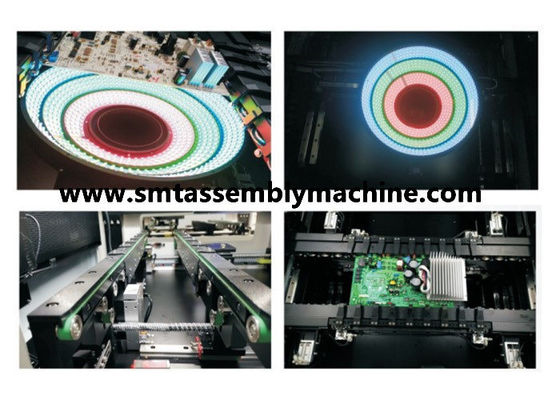

источник света Высокая яркость RRGB коаксиальная кольцевая башня светодиодный источник света (цветный свет)

Режим программирования Ручное письмо, автоматическое оформление кадров, импорт данных CAD и автоматические библиотеки корреспонденции

Дистанционное управление Удаленное управление, просмотр, запуск или остановка работы машины, модификация программ и т. д. в любое время, в любом месте, в любое время, в любом месте через сеть TCP/IP

Выявление типа покрытия Оффсет, меньше олова, короткое замыкание, загрязнение, отсутствующие детали, наклон, стоящий памятник, стоящий на боку, переворачивание, неправильные детали, повреждения, плавающая высота, полярность, виртуальная сварка, пустая сварка,Пролития клея, оловянные отверстия, застежки не выходят, и т.д.

Особенности Некоторые программы работают одновременно, поддерживают автоматическую программу отзыва; 0-359° вращающиеся части (в 1°)

Минимальное испытание деталей 10μm:01005 чип и 0,3pitch IC

СКП и регулирование процессов Запись тестовых данных на протяжении всего процесса и выполнять статистику и анализ, любая область может просматривать состояние производства и анализа качества, и вывод Excel, Txt и других форматов файлов

Система штрих-кодов Автоматическое распознавание камерой и передача штрих-кода (двухмерный или трехмерный код) и функция многозначения (включая плохой знак)

Режим сервера С помощью центрального сервера несколько наборов данных AOI могут управляться централизованно

операционная система Профессиональный Windows7

Проверьте выход результата 22 дюймовый ЖК-монитор

Спецификации системы

Диапазон размеров ПКБ 50х50 мм (минус) ≈ 430х330 мм (макс)

Диапазон толщины ПКБ 0от 3 до 5 мм

Прозрачность краев системы зажима ПКБ В верхней части:3.5 мм Нижняя часть:3.5 мм

Максимальная масса ПКБ 3 кг

ПХБ флекс < 5 мм или 2% диагональной длины ПКБ

Высота сетки верхней и нижней части ПКБ Печатная пластина верхняя сторона: 30 мм Печатная пластина нижняя сторона: 60 мм

Конвейерная система Автоматическое открытие и втягивание двусторонних светильников, автоматическая компенсация деформации изгиба ПКБ

Высота конвейера над землей от 850 до 920 мм

Поток конвейера / время Печатная пластина движется в направлении Y Время входа/выхода: 2,5 секунды

Водитель платформы X/Y Свинцовый двигатель, точность позиционирования < 20μm; Печатная пластина фиксирована, а камера движется в направлении X

Силовое питание/давление воздуха AC230V 50/60 Hz менее 1KVA / не требуется

Масса устройства Приблизительно. 350 кг.

Форма устройства 1070 × 900 × 1310 мм (L × W × H)

Температура и влажность окружающей среды 10~35°C 35~80% RH (неконденсирующий)

Безопасность оборудования Соответствует стандартам безопасности CE

СЗ-X1/X3

Нет, нет, нет.	Имя	Бренд	единица	количество
1	направляющая рельса	Тайвань Шангьинь	ПКС	4
2	Свинцовый винт	Тайвань Шангьинь	ПКС	2
3	Установка на шпиндель	Тайвань Шангьинь	набор	2
4	Двигатели и приводы	Mitsubishi или Panasonic	набор	2
5	Камера	Цветовая камера 5 миллионов пикселей	набор	1
6	линза	Утрон Японии	ПКС	1
7	Спортивная карточка	Рэйсей	набор	1
8	Цветный источник света	Четырехцветный коаксиальный источник света RGB	набор	1
9	Ключи слотов	Омрон	ПКС	2
10	Переключающее питание	Тайвань Мингвэй	ПКС	1
11	Защита от утечек	Schneider/CHNT	ПКС	1
12	Пустое	Schneider/CHNT	ПКС	3
13	Промежуточные реле	Омрон	набор	2
Конфигурация IPC	Компьютер	Шасси по МПК	ПКС	1
	отображение	Lenovo 22"	ПКС	1
	ЦПУ	Intel i5 Quad Core	набор	1
	материнская плата	Материнская плата промышленного управления
	память	Кингстон 4G
	жесткий диск	SSD 250G
	Силовое питание шасси	350 Вт

ОКУНИТЕ автономную доску регулятора мощности прожектора визуального обнаружения машины SZ-X3 осмотра AOI на открытом воздухе 0

Совет: отсутствующая рама резистора является той же рамой обнаружения, что и неправильная рама деталей, которая в основном обнаруживает шелковый скрининг.
