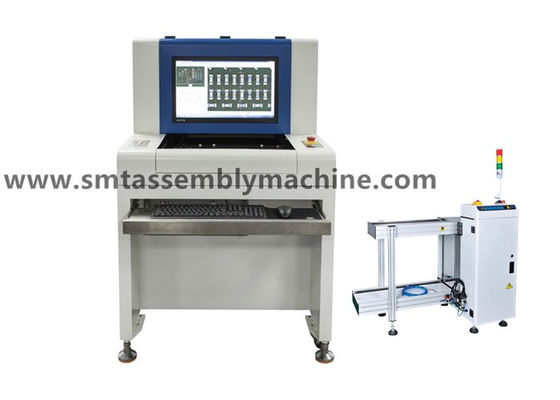

Высокоскоростная доска силы монитора компьютера проверок машины 1D SMT AOI
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | Оборудование для испытаний AOI | Модель: | SZ-X3 |
|---|---|---|---|
| Размер: | 1070*900*1310мм | Проверка: | Прокладка силы монитора компьютера |
| Метод обнаружения: | Анализ контраста изображения | Охват обнаружения: | Элементы доски силы монитора компьютера |
| Высокий свет: | машина 1D SMT AOI,Высокоскоростная машина SMT AOI,Быстрый ход автоматизировал оптически оборудование осмотра |
||
Автоматизированный оптически осмотр SMT AOI проверяет доску силы монитора компьютера
Заплата aoi SMT осмотра доски планшета PCBA автоматизированная визуальным контролем оптически
Тест машины AOI осмотра SMT оптически качество доски принтера PCBA
Обнаружение Yamaha YS24 на открытом воздухе ПОГРУЖЕНИЯ автономное AOI SZ-X3 доски регулятора мощности прожектора визуальное
CO. Шэньчжэня Wanbo высокотехнологичное, Ltd. производит испытательное оборудование AOI, машину AI вставляемую, волну паяя, паять паять reflow, платформу соединения, автоматическую затяжелитель, штабелеукладчик, машину угла и другую оборудование;
Продажи подержанных mounters: Mounters Matsushita, mounters Yamaha, mounters JUKI, mounters Samsung, отечественные mounters пропуска EZ и отечественные mounters платформы, печатные машины, паять reflow паяя и другое поддерживая оборудование;
Продажи аксессуаров: моторы, плиты, лазер возглавляют, ФИДЕР аксессуаров, сопла, etc.
Сильная функциональность программного обеспечения
1. извлечение цвета, статистический анализ, функция SPC статистически оффлайн программируя;
2. опознавание характера (OCR). Сканирование штрихкода управления деятельности ровная;
3. анализ расстояния цвета, multi соединение машины, черно-белый анализ удельного веса
4. собственная личность моста IC построила компонентную стандартную библиотеку;
5. автоматическое опознавание и обнаружение нижней поверхности анализа яркости;
6. функция импорта данным по CAD, которая может произвести и экспортировать ежедневное, еженедельный, и ежемесячные отчеты;
7. анализ сходства диаграммы для multi обнаружения панели.
Шарики лампы СИД откалывают объектив
Оптимальные условия 0,155 sec/обломока (23300CPH)
Машина размещения Yamaha
Сопло всасывания
Аксессуары Yamaha
Машина размещения SMT
Yamaha YSM20
Yamaha YSM10
Yamaha YV100II
Yamaha YV100Xe
Машина размещения Yamaha YV100Xe
взгляд В-машины
Дисплей машины
Линия заплаты SMT
Дисплей оборудования производственной линии SMT
Заплаты SMT и оборудование осмотра
Высокий свет: сопло вакуума выбора и места, фидер smt
Машина и аксессуары размещения серии СМ машины размещения Panasonic
машина компонентного размещения
Средняя и высокоскоростная машина размещения
Машина размещения SMT
Машина размещения Panasonic
Машина размещения Yamaha
Машина размещения Samsung
Машина размещения JUKI
Параметры SZ-X1/X3TechnicalавтономногооборудованияосмотраAOIоптически
| Функциональные спецификации | |
| Испытанная монтажная плата | Печь пре-reflow печи reflow SMT, осмотр доски пост-цепи, пре-паять волны паяя, осмотр доски пост-цепи волны паяя |
| Метод обнаружения | Извлечение цвета, статистически моделирование, сравнение изображения полно-цвета, автоматическая установка параметров согласно различным пунктам обнаружения (как смещение, полярность, короткое замыкание, etc.) |
| Камера | Цифровая фотокамера полного цвета умная |
| Разрешение/дальность видимости/скорость |
Опционный: FOV 25μm/Pixel: скорость обнаружения 40.70mm X30.90mm< 270ms=""> Стандарт: FOV 20μm/Pixel: скорость обнаружения 32.56mm×24.72mm<260ms> Опционный: FOV 15μm/Pixel: скорость обнаружения 24.42mm X18.54mm< 240ms=""> Опционный: FOV 10μm/Pixel: скорость обнаружения 16.28mm X12.36mm< 220ms=""> |
| источник света | Высокий источник света СИД башни кольца яркости RRGB коаксиальный (свет цвета) |
| Режим программирования | Ручное сочинительство, автоматический обрамлять, данные по CAD импорт и автоматические библиотеки корреспонденции |
| Особенности | Множественные программы бегут в то же время, поддерживают автоматическую программу отозвания; вращающие части 0-359° (в 1°) |
| Минимальное испытание части | 10µm: 01005chip & 0.3pitch IC |
| SPC и отростчатая регулировка | Рекордные проверки данных в течении процесса и выполнить статистику и анализ, любая область могут осмотреть состояние продукции и качественный анализ, и выход Excel, Txt и другие форматы файла |
| Система штрихкода | Автоматические опознавание камеры и передача штрихкода (1D или 2D код), и функция мульти-Марк (включая плохое Марк) |
| Режим сервера | Используя центральный сервер, несколькими наборов данных AOI можно централизованно управлять |
| операционная система | Профессионал Windows7 |
| Проверите выход результата | монитор LCD 22 дюймов |
| Спецификации системы | |
| Система транспортера | Автоматические отверстие и втягивать двухсторонних приспособлений, автоматическая компенсация деформации PCB гнуть |
| Высота транспортера над землей | 850 до 920 mm |
| Подача/время транспортера | PCB двигает во время направления In/out y: 2,5 секунды |
| Водитель платформы X/Y | Управляемый мотор винта, располагающ точность < 20=""> |
| Электропитание/воздушное давление | AC230V 50/60 не требуемых Hz более менее чем 1KVA/ |
| Вес прибора | ПРИБЛИЗИТЕЛЬНО 350KG |
| Форм-фактор прибора | 1070×900×1310mm (L×W×H) |
| Температура окружающей среды и влажность | RH 10~35°C 35~80% (не-конденсировать) |
| Безопасность оборудования | Исполняет с нормами бесопасности CE |
Подсказка: Отсутствующая рамка резистора такая же рамка обнаружения как неправильная рамка части, которая главным образом обнаруживает скрининг шелка.
